protel99se官方版是一款专用于电路原理图与印制电路板（PCB）设计的专业软件，由ProklTechnology公司开发。该软件以功能强大、界面简洁、操作直观而广受电子工程师和高校师生青睐。它不仅支持原理图绘制与PCB布局，还具备多达32个信号层、16个电源/地层以及16个机械层的设计能力，是目前业内广泛使用的经典电路设计工具之一。

核心功能亮点

1. 多图纸协同设计

protel99se支持将一个完整原理图项目拆分为多个关联图纸进行管理。每个模块可独立成图，并通过主图进行整合。这种模块化结构便于团队协作——多名工程师可同时处理不同子模块，且模块可在多个项目中重复调用，显著提升设计效率与复用性。

2. 智能原理图连线

在绘制原理图时，用户只需指定起点与终点，软件即可自动完成连线。通过“Place/Wire”命令并配合空格键，可在自动布线、任意角度、45°斜线及90°直角等连线模式间灵活切换，让绘图过程更加流畅高效。

3. 电气规则检查（ERC）

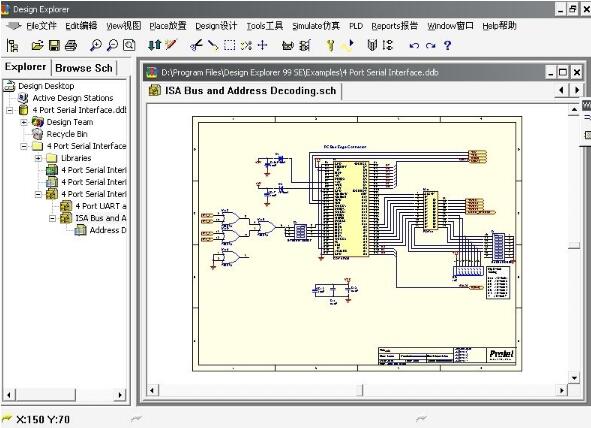

protel99se内置电气性能可靠性检测机制。例如，在打开“LCD Controller.ddb”数据库并进入对应原理图窗口后，系统可自动执行电气规则检查，帮助用户及时发现短路、悬空引脚等潜在错误，确保电路逻辑正确性。

4. 原理图与PCB同步更新

软件配备强大的同步设计工具，能够实现原理图与PCB之间的双向信息传递。无论是元件变更还是网络连接调整，均可一键同步至对方视图，避免人工核对带来的遗漏或误差。

5. 自动生成材料清单（BOM）

用户可通过“Reports → Bill Of Material”菜单，基于当前项目（如“4Port Serial Interface.prj”）快速生成Excel格式的元器件清单。该功能支持自定义字段筛选，便于采购、生产与成本核算。

库文件导入操作指南

1. 启动protel99se，点击进入“PCB”工作环境。

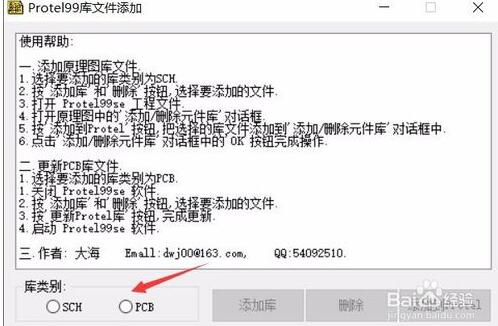

2. 在菜单栏选择“添加库”选项并确认打开。

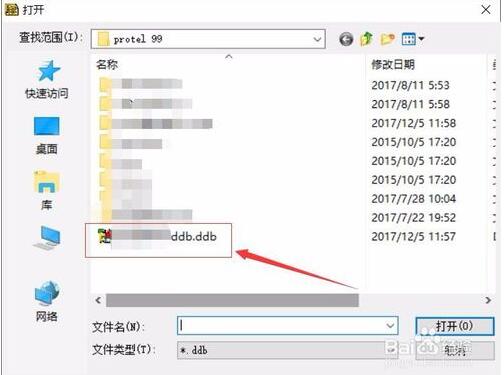

3. 浏览并选中已准备好的原理图库文件（.ddb格式）。

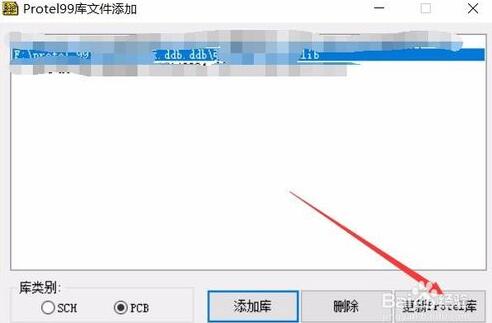

4. 点击“添加到Protel”按钮完成导入。

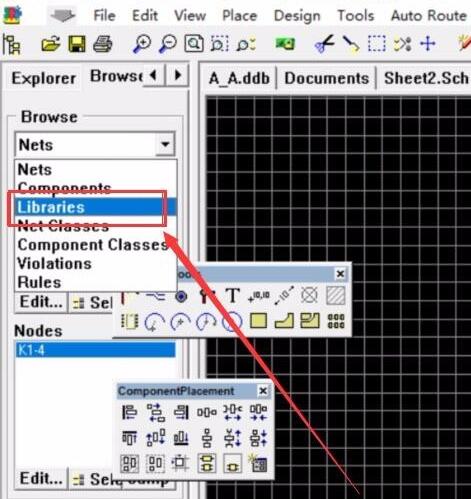

5. 新建或打开一个.PCB文件，双击进入编辑界面，在左侧“Browse”面板下拉菜单中选择“Library”，即可查看已成功加载的元器件库。

常见操作问题解答

如何批量删除及取消选中PCB中的元件？

1. 打开目标.PCB文件。

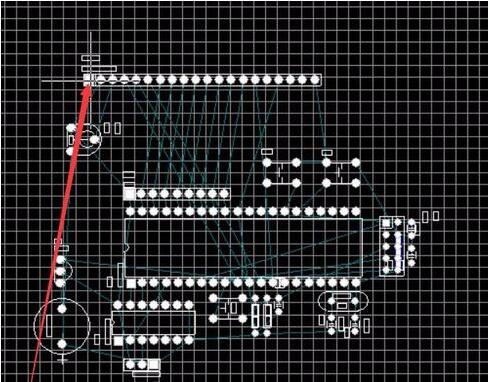

2. 使用鼠标左键从左上向右下拖拽框选全部需操作的元件（选中后呈白色高亮）。

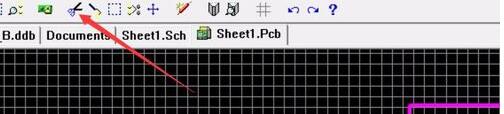

3. 点击工具栏中的“剪刀”图标（即删除工具）。

4. 将鼠标移至白色高亮区域。

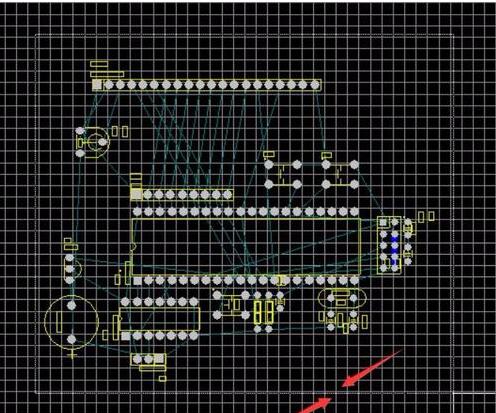

5. 单击左键，所选元件将被一次性删除。

6. 删除后可能残留少量痕迹，通过缩放视图即可自动清除。

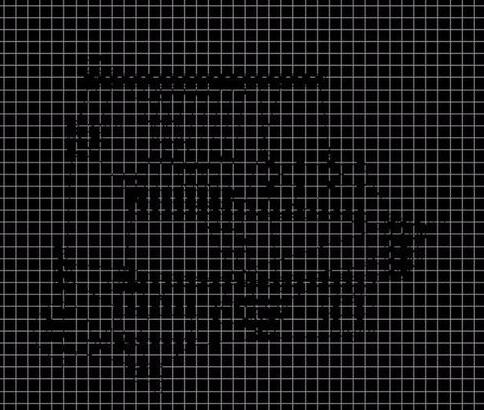

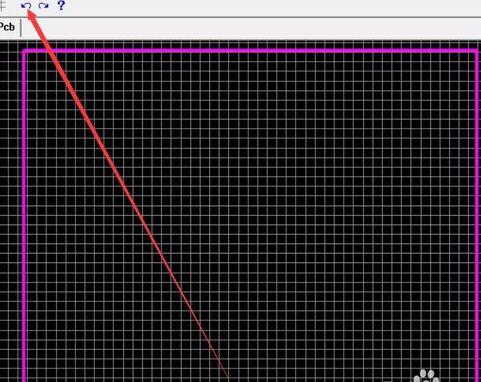

7. 若误删，可点击菜单栏“撤销”按钮恢复操作。

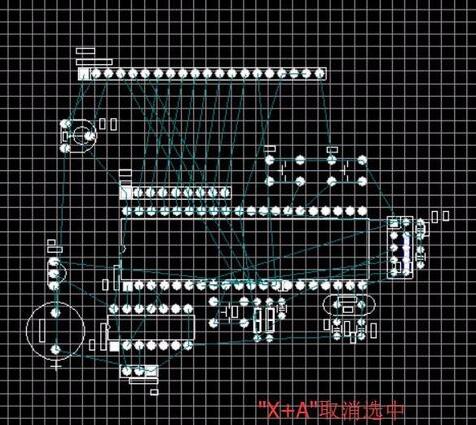

8. 如需取消当前选中状态，直接按下键盘快捷键“X + A”即可。

版本更新说明

　　1. 细节更出众！

　　2. BUG去无踪
