软件简介
本站提供免费版的 CAD计算器v3.1+教程 软件免费下载。

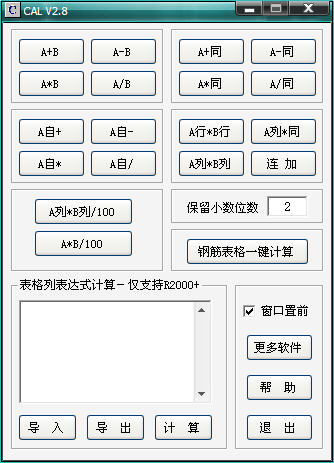

【软件截图】

CAD计算器v3.1+教程

【基本介绍】

件是湖北省交通规则设计design院专用软件哦~

CAD计算器采用基于AutoCAD的VBA编写, 能够拾取CAD中的文本来进行批量计算, 如行*行、列*列等, 支持钢筋表格一键计算:全自动根据记录钢筋直径、单根长度、根数自动计算共长、共重。 免费软件, 无任意一个功能和时间上的限制

操作:

1、 情况-:不含列、行、自

A+B、A-B、A*B、A/B

A+同、A-同、A*同、A/同

A*B/100

A、B、结果为多个数据信息时, 只能采用点选的方法, A、B、结果数据之间个数应相等且需一一对应。

2、 情况二:含列、行、自

A自+、A自-、A自*、A自/

A行*B行、A列*B列、A列*同、A列*B列/100

连加

A、B、结果为多个数据时, 可以能够采用CAD的任何选择中方法。

3、 情况三:表格列表达式计算

约定c0~c9表示一列数据, c0~c9只仅是一个代号, C9并不表示第9列, 根据程序提示选择c0~c9数据, 每列数据个数应相等, c为小写。

支持+、-、*、/、^、(、)、=

如:

c3=c1*c2/100

c4=c3*2.5

每列保留小数位数:采用该列第一行数据的小数位数

4、使用方法, 以A+B为例:

1、启动CAD

2、用鼠标点击A+B, 将切换至CAD

3、采用点选的方法选择第一批文本, 确定, A

4、采用点选的方法选择第二批文本, 确定, 数目同第一批, B

5、采用点选的方法选择第三批文本, 确定, 数目同第一批, A+B,

6、第三批为结果, 第一批第1个文本+第二批第1个文本=第三批第1个文本, 以此类推

5、约定

1、A、B表示一批文本, 需点选, 操作数和结果一一对应, 见上

2、A行表示一行文本, 文本插入点不就在一列的均可认为在一行, 可点选或窗口选择, 程序将自动对应

6、钢筋表格一键计算

1、点击钢筋表格一键计算按钮按键

2、程序将自动切换到最后打开的CAD, 采用任意方法选取钢筋表格中的钢筋直径、单根长度、根数、所在列的数据, 程序将自动根据钢筋直径、单根长度、根数自动计算共长、共重。

3、共长、共重保留小数位数:采用该列第一行数据的小数位数
