- 运行环境：PC-windows操作系统
- 软件语言：简体中文|授权方式：绿色最新版
- 软件类型：国产软件 - 应用软件 - 计算器
- 软件大小：457 KB
- 下载星级：
![]()
- 软件官网：暂无
- 更新时间：2014/10/7 8:26:19
本站提供绿色最新版的 齿轮参数计算软件,齿轮计算软件 软件免费下载。

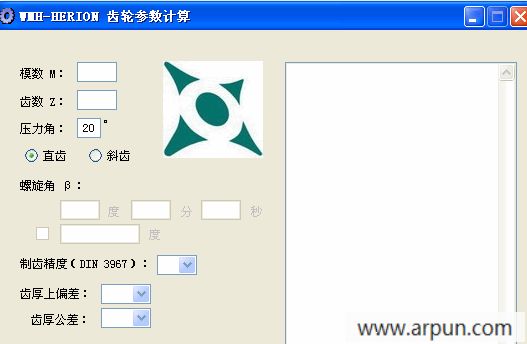

【软件截图】
【基本介绍】
网友我自己开发的小程序， 非常实用。 适合计算标准齿轮的各种参数和精度误差。 可以能够算直齿、斜齿的角度！
齿轮计算公式：齿顶高 ha=ha* m
齿根高 hf=(ha*+c*)m
齿顶高系数 ：ha* =1
齿顶间隙系数：c*=0.25
上面是标准齿轮、正常齿高的两个系数， 是标准值。
对于非标准齿轮（变位齿轮）， 以上两个参数会有变化， 并且有时变化的程度还很大。
齿轮型号：按规格或尺寸大小分类， 齿轮型号分为标准和非标准两种；
按我们国家内外计量单位不同， 齿轮型号分为公制和英制两种。
公制齿轮型号：
国内主要采用公制/模数（M/m）， 齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数+2）。
公制齿轮主要型号有：M0.4 M0.5 M0.6 M0.7 M0.75 M0.8 M0.9 M1 M1.25 M1.5 M1.75 M2 M2.25 M2.5 M2.75 M3 M3.5 M4 M4.5 M5 M5.5 M6 M7 M8 M9 M10 M12 M14 M15 M16 M18 M20 M22 M24 M25 M26 M28 M30
英制齿轮型号：
DP齿轮是欧美等国采用的英制齿轮（径节齿轮）， 是指每一英寸分度圆直径上的齿数， 该值越大齿越小。 径节 DP=z/D (z —齿数， D—分度圆直径， 英寸)， 以径节DP单位为 (1/in)。 它与公制的换算关系为 m=25.4/DP， 也就是说它和我们自己常用的模数是一样的。
英制齿轮主要型号有：DP1 DP1.25 DP1.5 DP1.75 DP2 DP2.25 DP2.5 DP2.75 DP3 DP4 DP4.5 DP5 DP6 DP7 DP8 DP9 DP10 DP12 DP14 DP16
展开收起齿轮参数计算公式：节圆柱上的螺旋角：
基圆柱上的螺旋角：
齿厚中心车角：
销子直径：
中心距离增加系数：
一、标准正齿轮的计算（小齿轮①， 大齿轮②）
1．齿轮齿 标准
2．工齿齿形 直齿
3．模数 m
4． 压力角
5．齿数
6．有效齿深
7．全齿深
8．齿顶隙
9．基础节圆直径
10．外径
11．齿底直径
12．基础圆直径
13．周节
14．法线节距
15．圆弧齿厚
16．弦齿厚
17．齿轮油标尺齿高
18．跨齿数
19．跨齿厚
20．销子直径
21．圆柱测量尺寸 （偶数齿）
（奇数齿）
其中,
22．齿隙
f=m 1.25以下 0.025-0.075
m 1.25-2.5 0.05-0.10
