如何识别DWG版本?如何判断DWG文件是否因为版本高而无法打开?

2017/12/12 来源:www.arpun.com 作者:小白

有的时候, 因版本问题遇到图纸打不开的时候, 你是不是很想知道, 手头的这个dwg文件到底是autocad哪个版本所创建的啊?我有办法。

1:用windows 自带的记事本程序打开dwg文件。

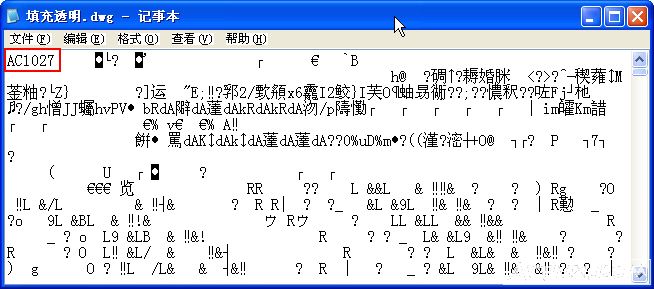

2:很多乱码, 看不懂, 是吧?不要紧, 在第一行里你一定可以找到 AC****字样。 如下图所示。    3:这个AC****可以帮助你识别现在这个dwg文件是用哪个版本Autocad所创建的, 用哪个版本的CAD可以打开这个文件。 如何识别DWG版本?如何判断DWG文件是否因为版本高而无法打开?

下面我列出大家比较常用的的几个版本, 至于AutoCAD R14及以前的版本就不再列了。

AC1015 2000版DWG, AutoCAD 2000和2002版的默认保存格式, 用2000以上版本可以打开

AC1018 2004版DWG, AutoCAD 2004、2005、2006版的默认保存格式, 用2004以上版本可以打开

AC1021 2007版DWG, AutoCAD 2007、2008、2009版的默认保存格式, 用2007以上版本可以打开

AC1024 2010版DWG, AutoCAD 2010、2011、2012版的默认保存格式, 用2010以上版本可以打开

AC1027 2013版DWG, AutoCAD 2013、2014版的默认保存格式, 用AutoCAD 2013以上版本可以打开

说明:我们可以看到虽然AutoCAD每年都升级, 但DWG格式基本是3年更新一个版本, 新版本DWG中会增加一些新图形对象的支持, 同时文件的压缩比会有一些不同。 高版本的CAD软件可以打开低版本的DWG文件, 低版本的CAD是无法打开高版本的DWG文件。      AUTOCAD 后续又发布了2015版、2016版和2017版, 但DWG格式并没有变化, 仍使用2013版DWG格式。 (2016年11月10日)    AUTOCAD 的2018版采用了新的DWG格式, 因为中间隔了5个版本, 这次编号不是加3, 而是加5, 变成了AC1032.

用浩辰CAD207等版本可以打开从R2.5-2013所有版本的DWG文件, 安装包只有100多MB, 用浩辰CAD进行软件版本转换也是一个不错的选择。 最新发布的浩辰CAD 2018测试版本已支持2018版的DWG格式。      在AUTOCAD和浩辰CAD高版本中打开图纸文件时, 在命令行会显示文件的版本, 当然前提是DWG文件能打开。
