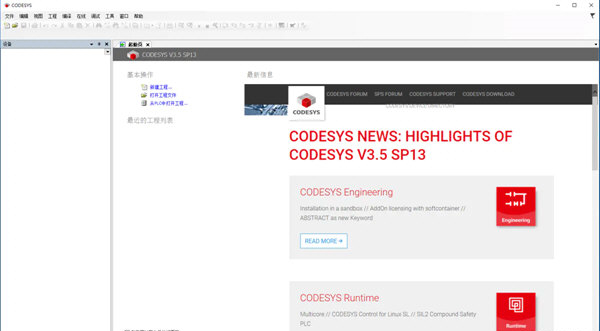

CoDeSys软件

CoDeSys软件官方版是一款专业且功能强大的PLC编程开发工具，广泛应用于工业自动化领域。该软件全面支持IEC 61131-3国际标准所定义的多种编程语言，包括指令表（IL）、结构化文本（ST）、功能块图（FBD）、梯形图（LD）以及连续功能图（CFC），为用户提供高度灵活的可视化编程体验。通过CoDeSys，开发者可高效完成对各类工业设备的数据采集、逻辑控制与输出转换，显著提升编程效率与系统集成能力。

Windows实时性挑战与应对策略

由于Windows操作系统本身并非实时系统，直接用于软PLC存在以下限制：

1. 无法提供高精度定时器，难以保障程序执行的确定性与时效性；
2. 所有线程均为普通优先级，缺乏对实时任务的调度支持；
3. 系统事件响应存在不可控延迟；
4. 分页内存访问时间不可预测，影响程序运行稳定性。

实时扩展技术实现方案

为克服上述问题，CoDeSys采用“实时扩展方案”而非依赖专用硬件板卡。该方案通过软件方式对Windows内核进行改造，在不增加额外硬件的前提下，赋予系统实时处理能力。实时任务与非实时任务均由软件统一管理，仅需搭配通用I/O板卡或脉冲板卡即可构建完整的软PLC系统，大幅降低整体成本。

CoDeSys RTE核心技术解析

CoDeSys RTE（Runtime Environment） 是实现硬实时控制的关键组件。它通过对Windows内核进行深度优化，确保系统具备微秒级抖动量的确定性响应能力。借助独立的实时核进行任务调度与管理，不仅简化了实时控制系统的设计复杂度，还显著提升了系统的可靠性与可维护性。

用户只需在标准工业PC（支持Windows NT/2000/XP/7等系统）上安装CoDeSys RTE，即可将普通计算机转变为高性能可编程控制器。此外，该实时核亦适用于嵌入式控制器平台，支持I/O扩展与现场总线配置。开发者在CoDeSys开发环境中完成程序编写后，可直接下载至目标设备，系统自动将代码编译为二进制格式并部署运行，实现高效的实时控制。

软件核心特色

1. 界面设计完全遵循Windows操作习惯，学习门槛低，无论是新手还是资深工程师均可快速上手；
2. 采用项目化管理机制，以层级化视图直观呈现开发内容，极大提升程序开发与维护效率；
3. 针对不同工作场景（如现场调试或办公室开发），优化键盘与鼠标操作逻辑，确保高效编辑与测试；
4. 支持多种连接方式，包括直连、调制解调器及互联网远程连接，并可保存常用连接配置（如IP地址、端口、速率等），便于快速复用；
5. 基于高级语言（如Visual C++）构建的编辑器与调试器，为IEC 61131-3标准语言提供强大支持。

三层架构优势详解

1. 应用开发层

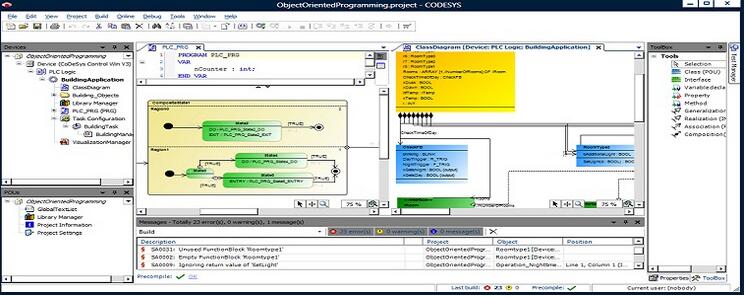

CoDeSys提供完整的PLC开发环境，涵盖在线/离线编程、编译、调试及可视化HMI设计功能，并可选配运动控制模块以拓展应用范围。其核心能力包括：

• 全语言支持：完整实现IEC 61131-3标准定义的五种语言（ST、SFC、FBD、LD、IL），并额外支持CFC；
• 智能编译器：实时检测语法错误并提示修正，同时优化生成代码以提升控制器执行效率；
• 硬件配置器：适配多厂商设备及各类现场总线协议，简化硬件参数设置；
• 集成HMI编辑器：无需第三方工具即可开发人机交互界面；
• SoftMotion运动控制：内置基于PLCopen标准的CNC功能包，支持单轴/多轴控制、电子齿轮、电子凸轮及复杂轨迹规划。

2. 通信层

通过CoDeSys网关服务器实现开发层与设备层的高效通信：

• 网关服务器：作为开发工具与硬件间的桥梁，支持TCP/IP或CAN总线远程访问；
• OPC服务器：兼容OPC V2.0规范，允许多客户端同时连接多个控制器，且无需关心底层CPU型号。

3. 设备层

硬件供应商需预先在目标设备中集成CoDeSys实时核。用户开发的应用程序经编译后以二进制形式下载至设备，按设定周期循环执行，确保控制逻辑稳定可靠运行。

版本更新亮点

1. 持续优化系统性能与用户体验；
2. 新增多项实用功能与细节改进，带来更多便捷操作体验。
