Schematic1.0

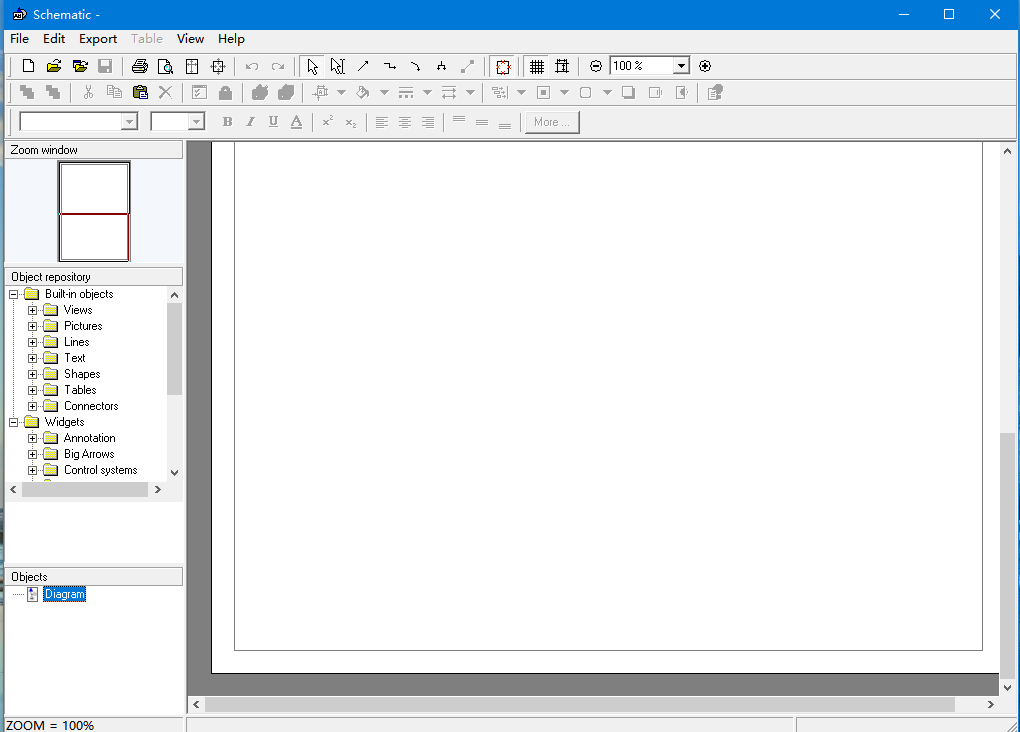

Schematic 是一款功能强大的示意性绘图工具，专为需要清晰表达复杂信息结构的用户设计。它能够帮助用户高效创建各类图表，包括生产流程图、电路原理图、网络拓扑图以及 UML 模型等，通过直观的界面和丰富的图形元素，将抽象数据转化为易于理解的可视化内容。

核心亮点与应用场景

Schematic 支持文本、图形与连接线的自由组合，用户可轻松构建逻辑清晰、层次分明的信息图谱。软件具备智能连线功能，当移动图元时，相关连接线会自动调整并保持关联关系不变。此外，内置多种专业符号库，涵盖电气元件、网络标识及 UML 特定对象，满足工程、IT、教育等多个领域的绘图需求。

主要特色功能

1. 高效的电路与流程图绘制能力

提供完整的电子元件符号库（如电阻、电容、集成电路等），支持快速拖拽放置与智能连线；同时支持层次化设计，允许将大型项目拆分为多个子模块页面，提升可读性与团队协作效率。

2. 集成仿真与实时验证机制

内置 SPICE 仿真引擎，支持直流、交流、瞬态及噪声等多种电路分析模式；配备实时电气规则检查（ERC）功能，自动识别短路、悬空引脚等常见错误，确保设计合规可靠。

3. 灵活的元件库管理

预置丰富标准元件库，并支持从主流厂商数据库导入精确参数；用户还可自定义元件符号与电气模型，极大扩展设计自由度。

4. 完善的数据输出与协作支持

自动生成包含元件名称、型号、数量等信息的 BOM 清单，便于采购与装配；支持导出 PDF、SVG 等通用格式，方便文档归档与跨平台共享。

5. 版本控制与协同工作基础

具备基础版本追踪能力，便于回溯修改历史；部分高级版本支持云同步与多人协作，实现远程实时协同设计。

详细功能说明

1. 电路图绘制

依托专业符号库与智能布线工具，用户可快速搭建电路原理图；支持多页分层架构，适用于复杂系统设计。

2. 电路仿真与分析

涵盖以下分析类型：
? 直流分析：确定静态工作点；
? 交流分析：评估频率响应特性；
? 瞬态分析：模拟时域动态行为；
? 噪声分析：量化内部噪声对性能的影响。

3. 元件管理

既可调用内置或厂商提供的标准元件，也支持创建个性化符号与模型，满足特殊设计需求。

4. 设计验证与优化

通过 ERC 实时检测电气连接错误，并结合约束管理功能（如线宽、间距规则），确保设计符合后续制造要求。

5. 输出与报告生成

一键导出高质量图纸为 PDF 或 SVG 格式；自动生成结构化 BOM 表，直接对接供应链流程。

安装指南

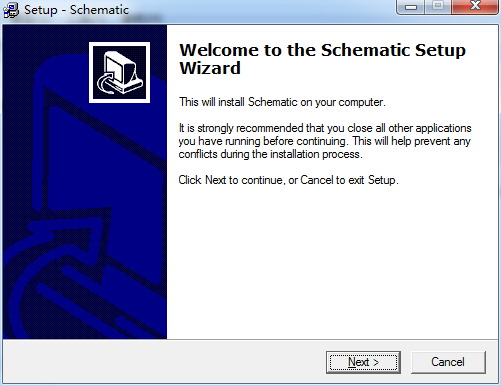

1. 下载安装包后，双击运行 .exe 文件，点击 “Next” 进入安装向导。

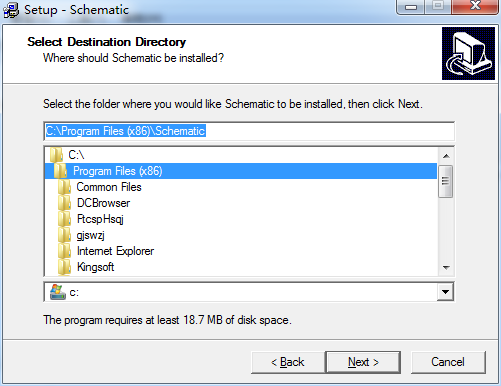

2. 选择安装路径，默认位于 C 盘，建议更改为 D 盘以节省系统盘空间，点击 “Next”。

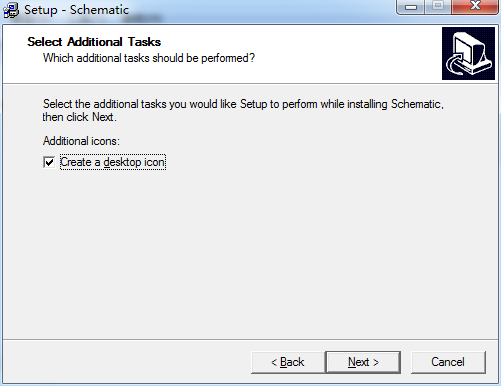

3. 勾选“创建桌面快捷方式”等附加任务，点击 “Next”。

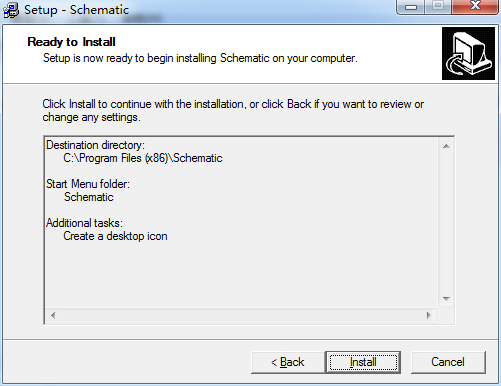

4. 确认配置无误后，点击 “Install” 开始安装。

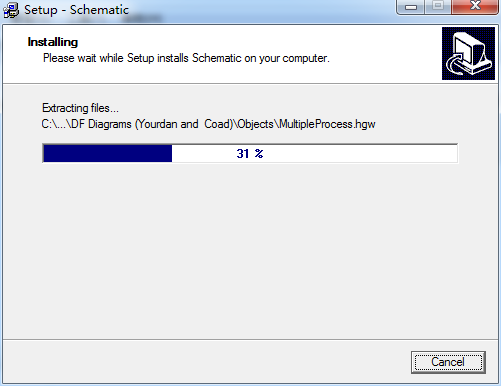

5. 安装过程中请耐心等待，进度条完成后进入下一步。

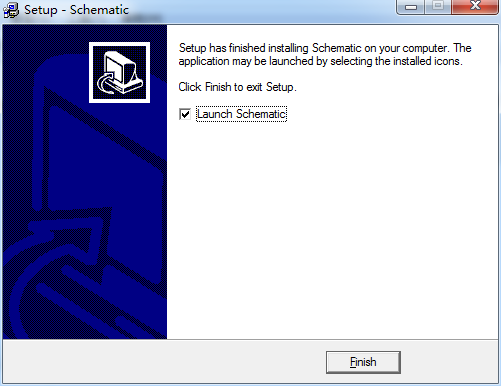

6. 安装成功后，点击 “Finish” 退出向导，即可启动软件使用。

常见问题解答

安装失败或报错

可能原因：操作系统不兼容、安装文件损坏、权限不足。

解决方案：

• 确认系统满足最低要求（如 Windows 10/11 64 位或 macOS 12 及以上）；
• 重新下载完整安装包；
• 在 Windows 上以管理员身份运行安装程序，macOS 用户需输入管理员密码授权。

激活失败或提示“许可证无效”

可能原因：许可证已过期、网络连接异常、设备绑定冲突。

解决方案：

• 登录官方账户核查订阅状态及有效期；
• 暂时关闭防火墙或代理软件，确保网络畅通后重试激活；
• 若为多设备授权，请确认当前使用设备数量未超出许可限制（例如仅允许 2 台设备同时激活）。

更新日志

? 修复若干已知问题，整体运行稳定性与用户体验进一步提升；
? 优化部分界面布局，操作逻辑更符合用户习惯。
