CAD字体替换工具 V2.0.1.0 绿色最新版

  • 运行环境:PC-windows操作系统
  • 软件语言:简体中文|授权方式:绿色最新版
  • 软件类型:国产软件 - 应用软件 - 字体下载
  • 软件大小:933 KB
  • 下载星级:
  • 软件官网:暂无
  • 更新时间:2016/3/18 13:21:18
软件简介
本站提供绿色最新版的 CAD字体替换工具 软件免费下载。

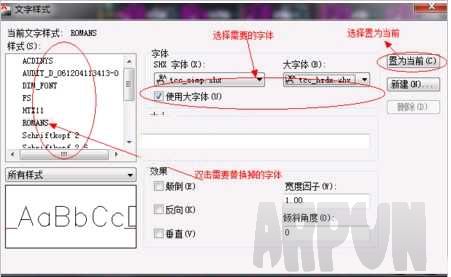

【软件截图】

CAD字体替换工具

【基本介绍】

CAD字体替换必备工具可轻松替换ACD字体, 如果您使用CAD时发现字体不匹配或者是乱码的时候, 用该工具替换字体即可解决处理。

使用说明:

打开CAD, 工具, 加载应用程序(appload), 选择中“tbl.fas”后确认。 就在命令行输入 TXTTBL后选择有请求需要转换到EXCEL表格的内容即可, 右键确认即可。 打开弹出来的文件程序“liukejuntable.cs又是反恐精英v”后(或直接选择文件另存为Excel), 复制到Excel中即可。

CAD字体的布置设置技巧:

1 ACAD的低版本文件, 如R13(及R13以下)的DWG文件, 用R14(及R14上面)版本打开时, 即便对的地选择了汉字字形文件, 还是会出现汉字乱码, 原因是R14(及R14以上)与R13(及R13以下)采用的代码页不同。 解决办法:可到AutoDesk公司主页首页下载代码页转换工具wnewcp工具来进行转换, 如原图为简体中

文, 选择转换为GB2312或ANSI936均可。

2.在一个块里写字, 如在标题栏里写字, 一些内容太长造成文字出界, 在acad2000以前的版本里再也不能够调整块里面的文字属性(即无法调整块中块), 只能采用炸开的办法再调整文字属性。 解决办法:升级到acad2002, 它的块里面可以能够更改下一层块的属性。

3.当数字与文字混合输入时, 高度不一, 通常来说数字比文字的高度大一点。 解决办法:我通常数字用用style指令指定数字用GBENOR字体(ACAD自带,字高比其它字体矮), 文字用HZTXT字体(如没有HZTXT字体, 可根据记录感觉另选字体代替)。

4.打开其他公司的CAD图纸, 提示无图纸中的某字体, 但用其他字体替代后, 出现乱码。 解决办法:新建一文档, 将该CAD图纸作为一个块插入, 乱码将会消失(但字体会与原图有出入, 若需100%准确, 则需要对方可以通过匹配的字体)。

5.用中文版的PROE中Pro/Drawing出好的工程图, 当你把它转成DWG后用AutoCAD打开后, 你无论在ACAD中怎么才能设中文字体, 把它炸开(因文字由PROE转DWG时全成图块了), 都无法正常显示PROE中的中文字体。 解决办法:转时先一定不要直接转成DWG格式, 先转成DXF格式(这样在ACAD中文字就将不会成为一

个图块), 再用AutoCAD打开这个DXF文件, 这时此ACAD文件字体风格是纯英文字符, 用style指令来改变字体风格, 采用BIG FONT, 选一种较为合适的中文字体, 之后应用, 你会发现, PROE中标的中文字全回复过来了。 经网友试验, SYFS.SHX字体与, PROE的字体相差无几。

6.图纸为实心字, 打引印时出现空心字体。 解决办法:将ACAD参数TEXTFILL的参数值由0改为1

特别说明:

该工具需要配合AUTO CAD一起使用。
