【基本介绍】

液压系统system原理图是一份经过河源小编整理而成的各种类型液压系统原理图标。 液压系统的作用为可以通过改变压强增大作用力。 一个完整的液压系统由五个部分组成， 即动力元件、执行元件、控制元件、辅助(是通过模拟人工手动操作， 实现全自动打怪， 自动挂机等)元件（附件）和液压油。 液压系统可分为两类：液压传动系统和液压控制系统。 液压传动系统以传递动力和运动为主要功能。 液压控制系统则要使液压系统输出满足特定的性能要求（特别是动态性能）， 通常所说的液压系统主要指液压传动系统。

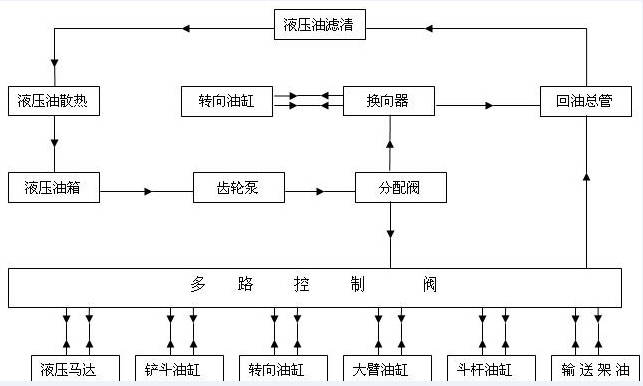

液压系统的构成

一个完整的液压系统由五个部分组成， 即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。

动力元件的作用是将原动机的机械能转换成液体的压力能， 指液压系统中的油泵， 它向整个液压系统提供动力。 液压泵的结构形式一般有齿轮泵、叶片泵、柱塞泵和螺杆泵。

执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能， 驱动负载作直线往复运动或回转运动。

控制元件(即各种液压阀)就在液压系统中控制和调节液体的压力、流量和方向。 根据记录控制功能的不同， 液压阀可分为压力控制阀、流量控制阀和方向控制阀。 压力控制阀包括溢流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。 根据控制方式不同， 液压阀可分为开关式控制阀、定值控制阀和比例控制阀。

辅助元件包括油箱、滤油器、冷却器、加热器、蓄能器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位计、油温计等。

液压油是液压系统中传递能量的工作介质， 有各种矿物油、乳化液和合成型液压油等几大类。
