蚂蚁BMS保护板1.0

蚂蚁BMS保护板是一款专为安卓设备打造的专业级电池管理系统工具，不仅支持多种锂电池类型，还能通过直观的界面实时监控和调整电池参数。无论是日常使用还是深度定制，用户都能借助该软件全面掌控电池状态，优化充放电性能，延长电池寿命，并有效保障设备运行安全。功能强大、操作便捷，是电池爱好者和专业用户的理想选择。

蚂蚁BMS保护板软件功能

1、核心技术

集成故障检测、无线传输、继电器与MOS混合驱动、自供电与低功耗设计以及内阻修正等多项核心技术，确保系统稳定高效运行。

2、故障检测

支持采样线掉线检测、MOS管状态监测以及充电器输出电压检测，及时发现潜在问题，避免电池损坏或安全事故。

3、无线传输

通过BLE或GPRS技术，用户可随时随地查询BMS实时状态并进行远程控制，提升管理灵活性与响应速度。

4、继电器与mos混合

大电流路径采用继电器控制，充电过程则由MOS管负责，整个系统仅需一个继电器，结构简洁且实用性强。

5、自供电&低功耗

直接从电池包取电，无负载时自动进入低功耗模式，长期闲置状态下功耗可降至微安（μA）级别，节能效果显著。

蚂蚁BMS保护板使用教程

连接蚂蚁BMS和电池，需要按照正确的步骤进行接线，同时使用手机蓝牙连接BMS，才能查看电池的参数。下面是连接步骤的详细说明：

1、首先，检查所有接线是否正确，确保没有短路或其他安全隐患。例如，将蚂蚁BMS的B-连接到电池组的总负极，将均衡线从B0~B20连接到锂电池组的各串信号采集点上，电池组的B+为P+输出总正极，BMS上的P-为输出总负极（参考）。

2、然后，下载并安装蚂蚁BMS保护板官方客户端。连接蚂蚁BMS时，需要搜索并连接BMS，其名字为SPP或者BMS-ANT，默认密码为1234。此时，温度传感器为黄色的薄片，没有正负极，接在温度传感器插座上面，温度传感器的公共脚是GND，另外一个脚分别接T1、T2、T3、T4（参考和）。

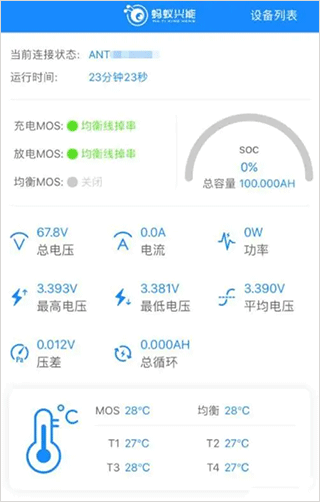

3、打开蚂蚁BMS保护板的轻触开关，启动BMS。接下来，打开手机的蓝牙，连接到蚂蚁BMS。APP界面会显示总电压、电流、功率、最高电压、最低电压、压差、循环次数，以及4个温控探头的温度值。还会显示充电放电MOS管状态及均衡线是否掉串。若出现异常提示，需及时调整。

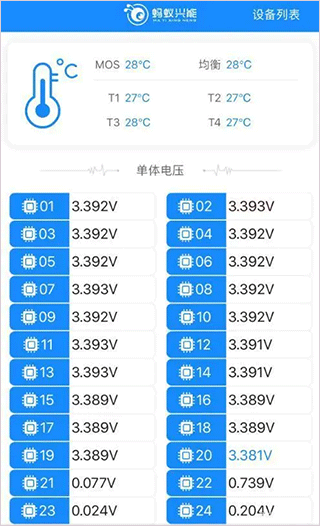

界面中会显示单体电压，01~20串电压显示正常，而21~24串电压显示0。这是为什么呢？那是因为电池组是20串的，而BMS是24串的，需要设置串数。

设置蚂蚁BMS参数

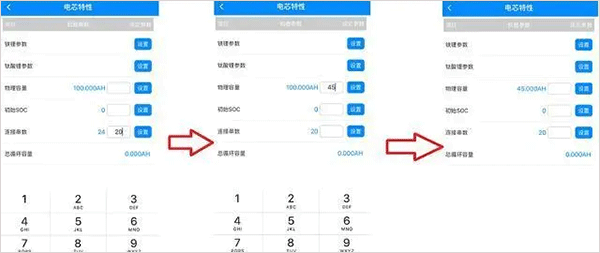

进入电芯特性界面，设置串数为20串，容量为45Ah。点击设置，BMS会有蜂鸣声，说明设置完成。

设置完成，返回主界面，充放电MOS管显示正常开启。单体电压也显示正常20串的电压值了。

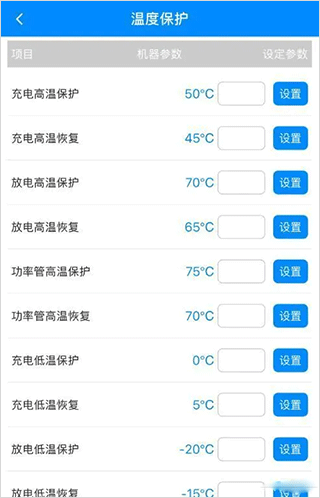

BMS中的默认温度保护值偏高，需要重新设置温度保护值，包括充电高温、充电低温、放电高温、放电低温以及对应的恢复值。

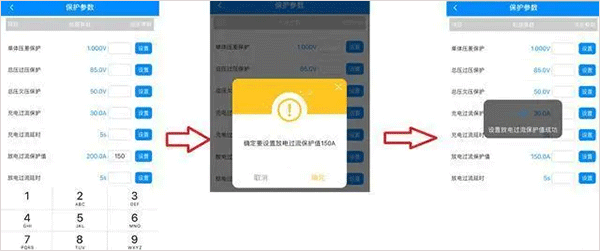

BMS的过流保护值设置过大，客户正常使用的最大持续放电电流值为100A。需要更改过流保护值，从200A改为150A，防止客户大电流放电，损害电池组。

还有单体过充、单节过放、总压过压保护、总压欠压保护、均衡电压值、均衡电流值、充电过流值等参数，均可根据锂电池组的具体需求进行个性化设置。

设置好BMS的各项参数后，使用锂电池组专业充放电100V60A老化柜，进行一次完整的充放电循环，以校准BMS中的SOC显示，并验证充放电电流读数准确性。最后对锂电池组进行整组测试，包括过充、过放、过流、短路等安全项目。

各项测试完成后，带有蚂蚁BMS的锂电池组即可正式投入使用。

蚂蚁BMS保护板连接不上电池怎么办

1、硬件连接检查

线路连接：仔细检查BMS与电池之间的所有连接线，看是否存在松动或接触不良的情况。确保每一根线都牢固地连接在对应接口上，如电池正负极线、采样线等。若发现松动，应重新插拔并拧紧端子。

线路损坏：检查连接线是否有破损、断裂或短路迹象，特别是线芯外露或绝缘层破损处。如发现损坏，应及时更换同规格的连接线。

接口检查：检查BMS和电池端的接口是否有氧化或脏污，这些会影响导电性能。如有脏污，可用干净软布蘸少量酒精擦拭接口，待酒精挥发后再重新连接。

电源供电：确认BMS的供电电源正常，例如检查电源适配器输出电压是否符合产品说明书标注的要求。可使用万用表测量输出端电压，若异常则更换适配器。

2、BMS 设置与参数检查

通信协议：核实BMS所用通信协议是否与配套设备匹配。协议不一致可能导致无法连接，应参照产品手册调整至正确协议。

参数配置：进入BMS设置界面，检查电池类型（如锂电池、铅酸电池）、串并联数量、单体电压范围等参数是否设置正确。如有误，应根据实际电池情况修改。

软件版本：确认BMS固件是否为最新版。旧版本可能存在兼容性问题，建议前往官方渠道下载最新软件并按说明升级。

3、其他排查方向

设备故障：若上述步骤均无效，可尝试将BMS连接至其他正常电池组，判断问题出在BMS还是原电池组。若换接后正常，则原电池组可能存在电芯或保护电路故障；若仍无法连接，则BMS本身可能损坏，需联系厂家维修或更换。

环境因素：检查设备工作环境的温度与湿度是否在BMS允许范围内。极端环境可能影响其正常运行，必要时应改善使用环境。

蚂蚁BMS保护板软件亮点

1、远程参数调整

支持通过软件远程修改设备参数，如充电限流、放电限流等，无需现场操作，大幅提升管理效率与便捷性。

2、动态曲线图展示

提供直观的动态曲线图界面，清晰呈现电池电流、电压的变化趋势，让用户一目了然掌握电池实时工作状态。

3、异常预警与报警

当电池出现异常情况时，系统会立即发出预警或报警，并通过软件推送通知用户，确保及时响应处理。

4、车载BMS系统兼容

专为电动汽车及其他车载设备设计，完美兼容各类车载BMS系统，实现对车辆电池状态的全面监控与智能管理。

5、多设备管理

支持同时管理多台设备或车辆的电池系统，无论是个人用户还是企业用户，都能轻松应对复杂应用场景。

蚂蚁BMS保护板软件测评

蚂蚁BMS保护板是一款功能强大且操作友好的安卓电池管理工具，用户可通过它实现对电池参数的精准调控与实时监控。软件界面清晰、功能丰富，无论是日常维护还是专业调试，都能带来高效流畅的使用体验。如果你正在寻找一款可靠、灵活的BMS管理应用，不妨立即下载体验。
