PcbMask抄板工具 V1.0 pcb抄板软件

  • 运行环境:PC-windows操作系统
  • 软件语言:简体中文|授权方式:
  • 软件类型:国产软件 - 教育行业 - 其它行业
  • 软件大小:38.0 KB
  • 下载星级:
  • 软件官网:暂无
  • 更新时间:2018/7/8 16:08:06
软件简介
本站提供的 PcbMask抄板工具,pcb抄板软件 软件免费下载。

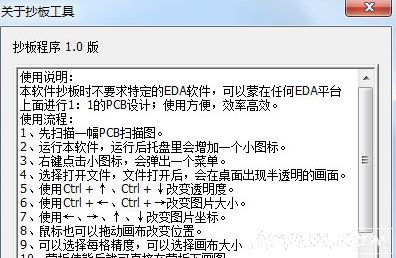

【软件截图】

PcbMask抄板工具

【基本介绍】

 PcbMask抄板必备工具是一个绿色免费的Pcb抄板工具, 操作不复杂,功能强大详情: 一款软件搞定超200种类型专业级别电路图,电气图,布线图设计design软件,无需学习曲线,智能排版布局,拖曳式操作.终结结束了流程图软件“好用则价高,免费则难用”它可以能够蒙就在任意一个EDA平台上设计pcb, 您可自已来定义窗口大小、精度、显示窗口等, 软件使用简单, 操作方便。




PcbMask抄板工具怎么使用:

【使用说明】



  运行后软件会在屏幕右下角消息栏中显示小图标, 右键用鼠标点击选择中图片PHOTO即可!



  1、先扫面一幅PCB扫描图。



  2、运行本软件, 运行后托盘里会增加一个小图标。



  3、右键点击小图标, 会弹出一个菜单。



  4、选择打开文件程序, 文件打开后, 会在桌面出现半透明的画面。



  5、使用Ctrl+↑、Ctrl+↓改变透明度。



  6、使用Ctrl+←、Ctrl+→改变图片大小。



  7、使用←、→、↑、↓改变图片坐标。



  8、鼠标也可以拖动画布改变详细位置。



  9、可以选择每格精度, 可以选择画布大小。



  10、蒙板使用后就可直接在蒙板下画图。



  11、如果蒙板被eda软件盖住的话, 就一定会看不见, 只要左键点一下托盘里的小图标, 蒙板就会再次显示。



【操作说明】



  1、按键C单击 -->布线过程中切换布线层



  2、鼠标中键单击 -->调出Place菜单



  3、鼠标滚轮 -->放大缩小更新视图



  4、原理图中按下右键 -->移动工作区



  5、按下中键向左移动 -->撤销操作



  6、按下中键向右移动 -->恢复操作



  7、按下中键向上移动 -->删除所有选中元件



  8、按下中键向下移动 -->删除单个选中元件



  9、单击`(Esc下面按键) -->实现回车功能
