圆柱齿轮测量尺寸计算工具 1.0

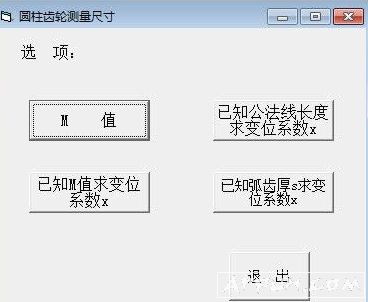

【软件截图】

【基本介绍】

圆柱齿轮测量尺寸计算软件(圆柱齿轮测量尺寸计算必备工具)是一款圆柱齿轮计算测量计算工具， 机械设计design领域， 齿轮计算相当繁琐， 该软件可以能够算直齿、斜齿的角度， 适合计算标准齿轮的各种参数和精度误差， 使您从公式数据信息海洋中解放出来。
其他人就在看:游戏王混沌力量城之内篇全卡档

软件功能:

1.可以计算圆柱齿轮M值;

2.可以计算圆柱齿已知公法线长与弧厚度;

使用说明

齿轮计算公式：齿顶高 ha=ha* m

齿根高 hf=(ha*+c*)m

齿顶高系数 ：ha* =1

齿顶间隙系数：c*=0.25

上面是标准齿轮、正常齿高的两个系数， 是标准值。

对于非标准齿轮（变位齿轮）， 以上两个参数会有变化， 并且有时变化的程度还很大。

齿轮型号：按规格或尺寸大小分类， 齿轮型号分为标准和非标准两种；

按我们国家内外计量单位不同， 齿轮型号分为公制和英制两种。

公制齿轮型号：

国内主要采用公制/模数（M/m）， 齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数+2）。

公制齿轮主要型号有：M0.4 M0.5 M0.6 M0.7 M0.75 M0.8 M0.9 M1 M1.25 M1.5 M1.75 M2 M2.25 M2.5 M2.75 M3 M3.5 M4 M4.5 M5 M5.5 M6 M7 M8 M9 M10 M12 M14 M15 M16 M18 M20 M22 M24 M25 M26 M28 M30

英制齿轮型号：

DP齿轮是欧美等国采用的英制齿轮（径节齿轮）， 是指每一英寸分度圆直径上的齿数， 该值越大齿越小。 径节 DP=z/D (z —齿数， D—分度圆直径， 英寸)， 以径节DP单位为 (1/in)。 它与公制的换算关系为 m=25.4/DP， 也就是说它和我们我自己常用的模数是一样的。

英制齿轮主要型号有：DP1 DP1.25 DP1.5 DP1.75 DP2 DP2.25 DP2.5 DP2.75 DP3 DP4 DP4.5 DP5 DP6 DP7 DP8 DP9 DP10 DP12 DP14 DP16

展开收起齿轮参数计算公式：节圆柱上的螺旋角：

基圆柱上的螺旋角：

齿厚中心车角：

销子直径：

中心距离增加系数：

一、标准正齿轮的计算（小齿轮①， 大齿轮②）

1．齿轮齿 标准

2．工齿齿形 直齿

3．模数 m

4． 压力角

5．齿数

6．有效齿深

7．全齿深

8．齿顶隙

9．基础节圆直径

10．外径

11．齿底直径

12．基础圆直径

13．周节

14．法线节距

15．圆弧齿厚

16．弦齿厚

17．齿轮油标尺齿高

18．跨齿数

19．跨齿厚

20．销子直径

21．圆柱测量尺寸 （偶数齿）

（奇数齿）

其中,

22．齿隙

f=m 1.25以下 0.025-0.075

m 1.25-2.5 0.05-0.10
