本站提供官方版的 HXpcb抄板软件 软件免费下载。

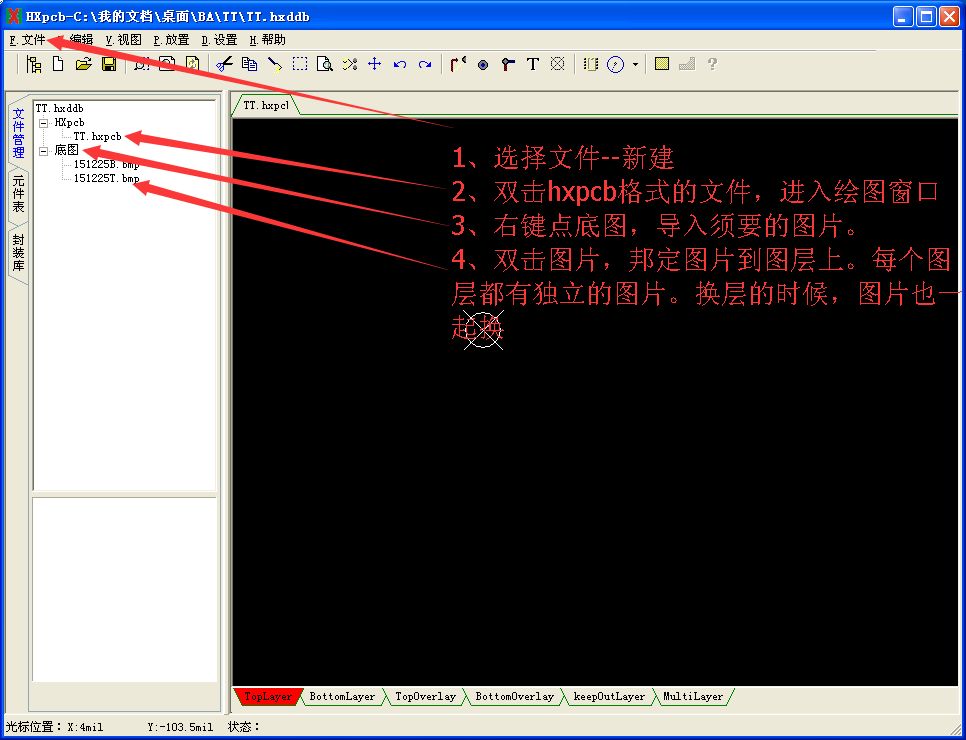

【软件截图】
【基本介绍】
HXpcb抄板软件是一款新一代的抄板软件， 功能强大， 易学易用。
鼠标键盘功能说明：
鼠标键：单击左键：确定操作/选择中图形；单击右键：退出操作/放弃操作；鼠标滚轮：缩放视图。 双击左键：编辑选中图形。 按下鼠标右键移动：平移视图。
支持鼠标左键拖动图形。
支持Shift键选择多个图形， 或鼠标框多个图形。 群体移动图形。 （群体移动图形命令就在必备工具栏上。 ）
支持Shift键快速复制图形：在拖动图形， 或群体移动图形时， 按下Shift键不放， 当确定移动详细位置时， 将图形复制在该位置处。
支持Ctrl键轴向锁定：在拖动图形， 或群体移动图形时， 按下Ctrl键不放， 图形只能X轴方向或Y轴方向移动。 （这个在平行移动的时候很有用。 ）
支持全自动捕捉图形。
支持图形实体显示， 轮廓显示和隐藏。
文件程序格式：
支持Protel 2.8 PCB文件格式的导入与导出。
支持GERBER_RS274X 文件格式导入。 （Gerber转PCB从此不在是难事）
在画图时支持 Tab键进入图形编辑窗口。
画线：支持键盘A、D键快速调整线径大小， 空格键转换画线方向。 大键盘数字键选择画线类型（就在目前有画45度斜线， 直角线， 任意角度线三种）
E键可循环选择画线类型。
画圆：支持键盘A、D键快速调整线径大小， 空格键转换画正圆的模式。 大键盘数字键选择画圆类型（目前有画360度正圆， 两点画半圆， 三点画圆弧）
画字符：支持键盘A、D、W、S键快速调整字符大小， 空格键旋转字符。 大键盘数字键选择字体（目前支持Protel 99中的三种字体 ）X、Y键镜像；L键快速切换图层。
画矩形：支技空格键可选择画正矩形或任意角度矩形；大键盘数字键选择矩形类型（目前有填充类型和线框类型两种）， 矩形类型为线框时支持键盘A、D键快速调整线径大小。
画过孔：支持键盘A、D、W、S键快速调整过孔大小与孔径大小。
画焊盘：支持键盘A、D、W、S键快速调整焊盘大小与孔径大小。 方向键可调整单方向的尺寸大小；E键可快速将孔径布置设置为0， R键可快速将焊盘长宽设为相等。 大键盘数字键选择焊盘样式；空格键旋转焊盘。
元件封装：放置元件或建造元件时， 就一定要打开并选择一个元件库。
创建封装：快捷键C， 选中图形后按C键可来进行创建元件封装。
放置封装：按放置按钮按键， 可进行放置元件封装；在放置元件的时候按Tad键可打开封装属性窗口；按下Shift+空格 组合键， 可以能够在封装与字符之间互相一起切换放置。 按下L键， 可以快速换封装的放置图层并自动镜像。 元件放置支持自动检测编号是否重复
HXpcb抄板软件新版改进:
1.【修复】在WIN7系统system下卡顿问题
2.【增加】铺铜功能。 （不能够导出到PCB,想要导出到PCB请等待后续版本）
3.【增加】拾取线宽功能。 （在画线时， 按下Shift后 光标捕捉到哪一条线， 线宽就一定会自动调整为那条线的线宽。 ）
