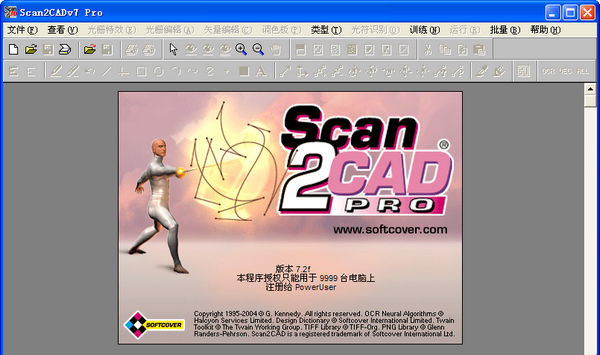

Scan2CAD1.1

Scan2CAD下载是一款专业的图像格式转换工具，专注于将光栅图像（如JPG、PNG、TIFF等）高效转化为矢量图形文件，尤其适用于工程制图与设计领域。转换后的文件可直接在AutoCAD中打开、编辑和打印，支持输出为DWG或DXF格式，极大提升了图纸数字化与再利用的效率。

核心操作流程

使用Scan2CAD进行图像矢量化的基本步骤如下：

1. 启动软件后，加载待处理的光栅图像文件，或通过扫描仪直接获取图像。
2. 将图像转换为灰度模式：进入“调色板”菜单，选择“选择调色板” → “灰阶”。
3. 优化图像质量：在“光栅特效”菜单中点击“光滑”。（注意：第2、3步为关键预处理步骤，若跳过可能导致矢量化结果严重失真）
4. 按下键盘快捷键 F8，开始执行矢量化处理。
5. 处理完成后，通过“文件”菜单 → “矢量化” → “保存”，将结果保存为DXF格式。
6. 在AutoCAD中打开文件时，记得在文件类型下拉菜单中选择“DXF (*.dxf)”，即可正常加载并编辑矢量化后的图形。

扩展功能与实用技巧

对于PDF文件转CAD的需求，可先用Photoshop打开PDF页面，将其另存为TIFF格式，再导入Scan2CAD进行处理。加载过程中若出现错误提示，通常可直接点击“确定”继续，不影响后续转换效果。

如需识别图像中的文字内容，可启用内置OCR（光学字符识别）功能，在矢量化前进行文本提取。虽然识别效果属于基础水平，但软件提供了丰富的调节选项，用户可根据实际需求微调参数以提升准确率。

批量处理功能适用于大量文件转换场景：只需将所有TIFF文件预先放入指定的源目录，设置好输出路径后，即可一键完成批量矢量化，大幅提升工作效率。
