cad快速看图app

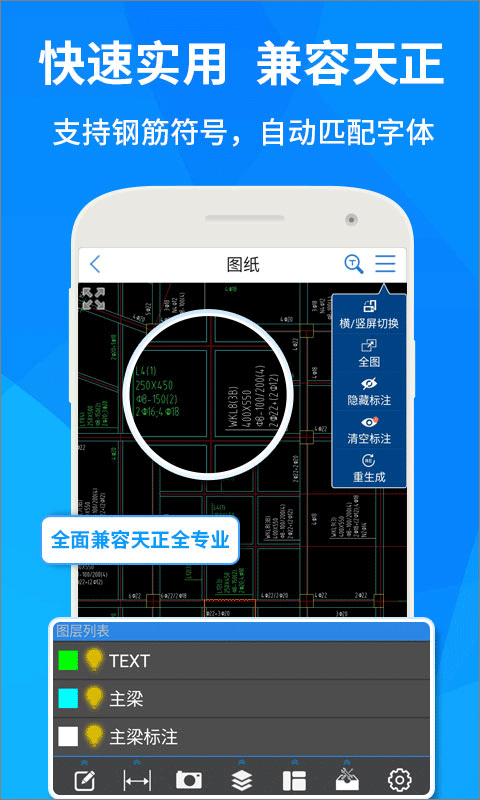

cad快速看图手机版免费下载安装是一款专为移动端打造的专业CAD看图工具，集图纸浏览、精准标注、智能测量于一体。该应用全面兼容AutoCAD各版本DWG图纸，并原生支持钢筋符号显示，图纸呈现完整清晰，无需额外安装字体。同时支持多图纸同时打开、快速切换及双图同屏对比查看，极大提升操作效率。无论是建筑、机械、施工、电气、暖通、结构还是室内设计等领域的用户，都能通过手机轻松完成图纸查阅与基础编辑，显著提升工作与学习的便捷性。

核心功能亮点

1. 采用自主研发的CAD看图与制图底层引擎，确保各类格式图纸精准、完整还原。

2. 图纸极速加载，全面支持天正建筑及AutoCAD最新版本格式。

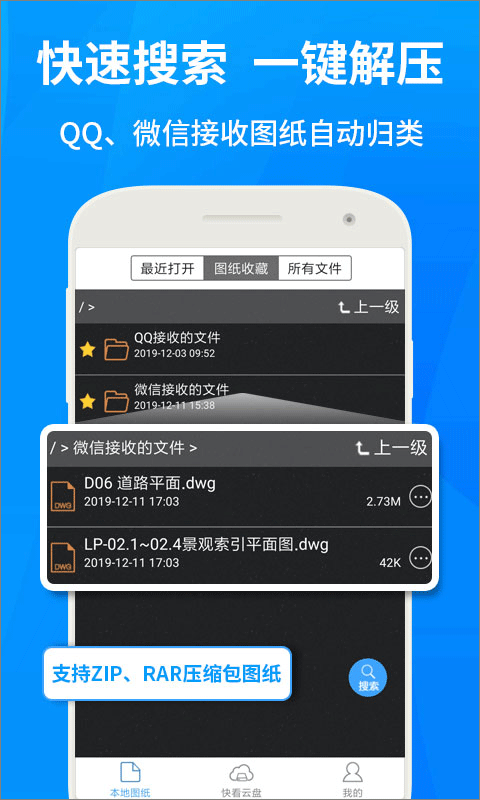

3. 内置智能图纸检索系统，实现高效图纸分类与管理。

4. 全球首款在移动端提供云盘冲突文件自动识别与解决方案的CAD应用。

5. 背靠超15000名专业用户组成的智囊团，持续迭代优化，不断推出实用创新功能模块。

产品特色优势

1. 极速体验：启动迅速，图纸秒开，领先一步进入工作状态。

2. 显示全面：完整呈现布局空间、图案填充，自动匹配缺失字体，彻底告别乱码问题。

3. 专业兼容：业内率先全面支持天正建筑、天正给排水、天正暖通、天正电气等专业图纸格式。

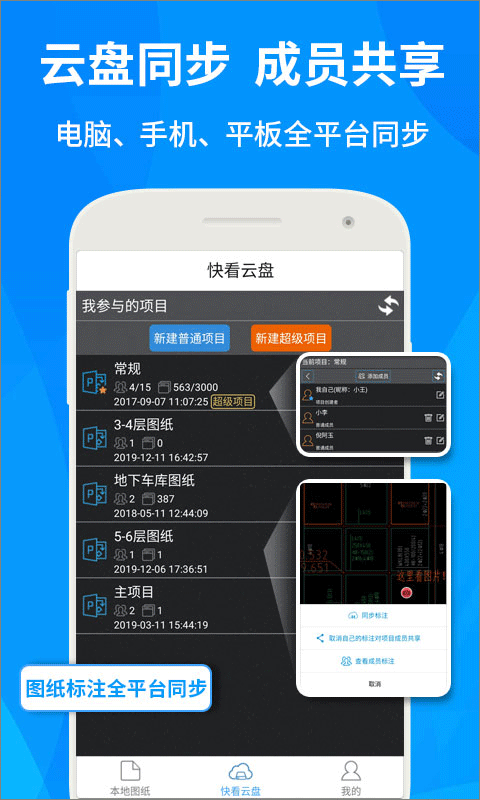

4. 云端协同：内置云盘功能，轻松上传、共享图纸及批注内容，实现跨设备无缝协作。

5. 贴心服务：配备专业客服团队，提供即时技术支持，使用无忧。

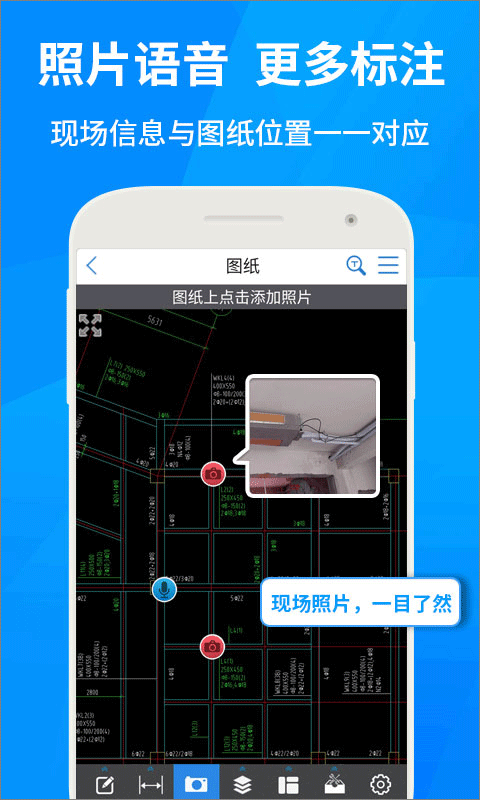

6. 自由操作：支持一键全屏、随心标注、拍照记录、语音备注，看图方式由你掌控。

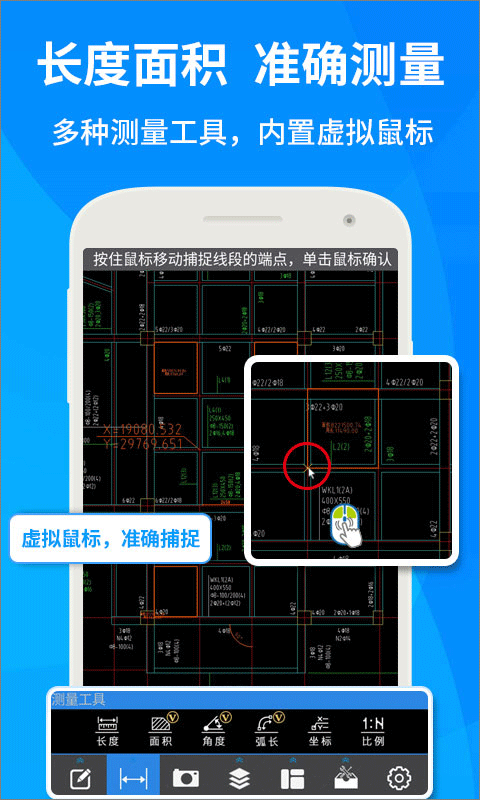

7. 精准工具：具备精确捕捉能力，距离、角度、坐标等尺寸数据随需量取，结果可靠。

如何在手机版中测量长度

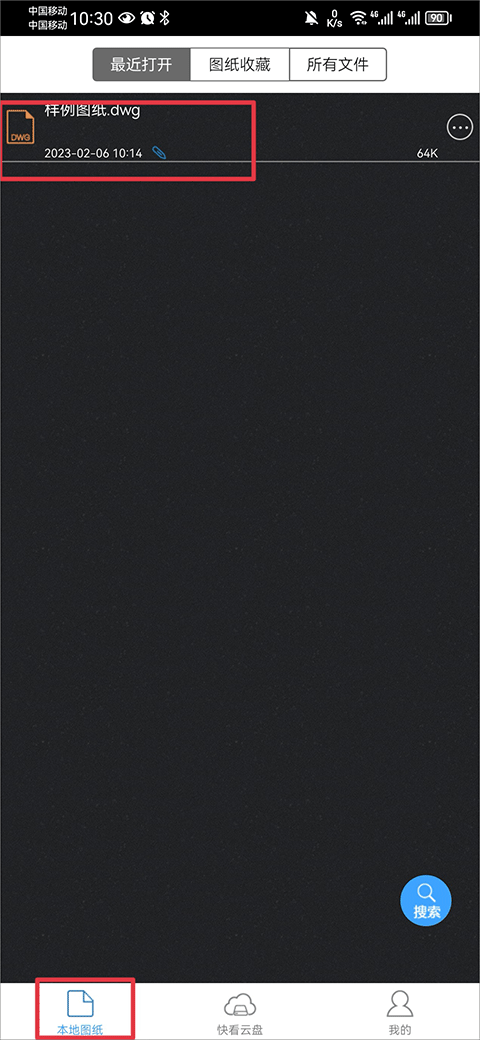

1. 打开应用，在首页选择需要测量的图纸。

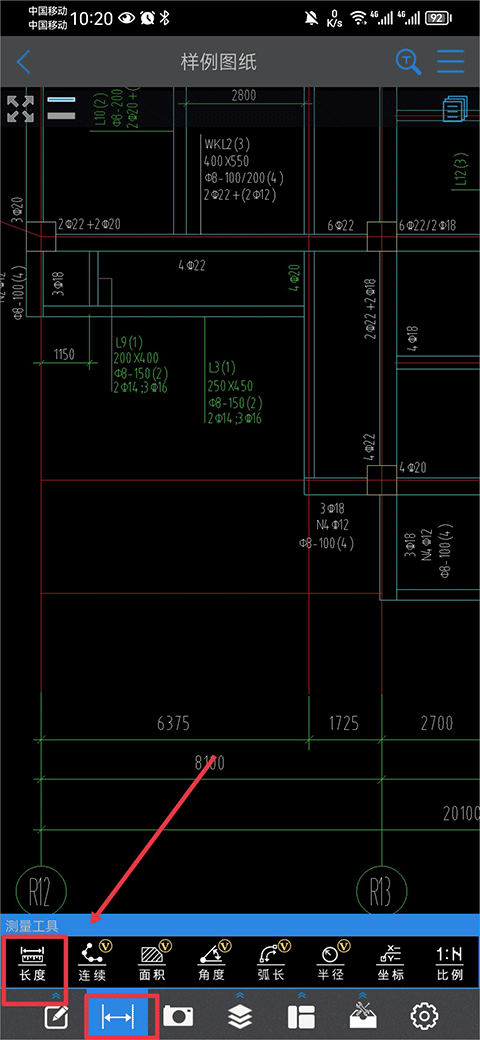

2. 进入图纸后放大目标区域，点击底部功能栏中的“测量工具”，选择“长度”选项。

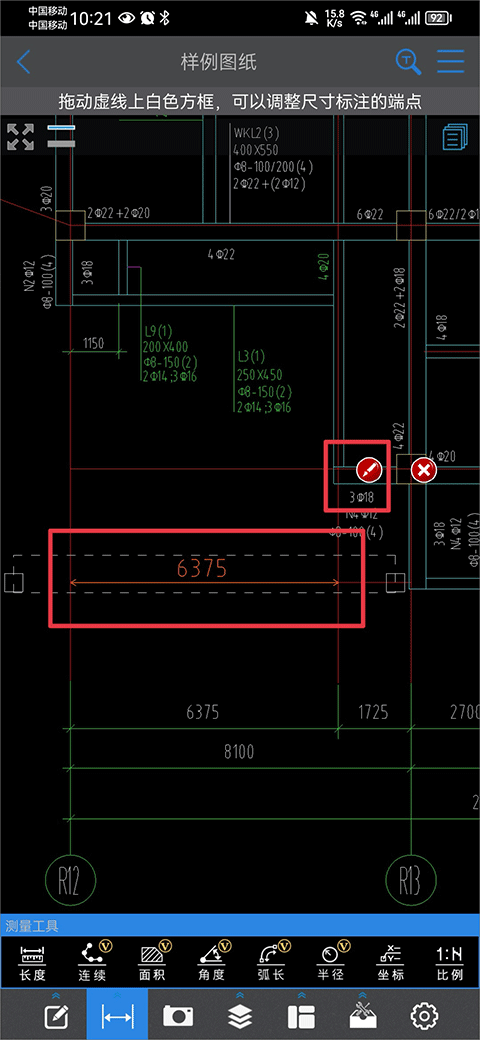

3. 在待测线段两端分别点击确定起点与终点，系统将自动计算并显示长度数值；点击笔形图标还可切换标注颜色以区分不同测量项。

如何测量面积（含高级技巧）

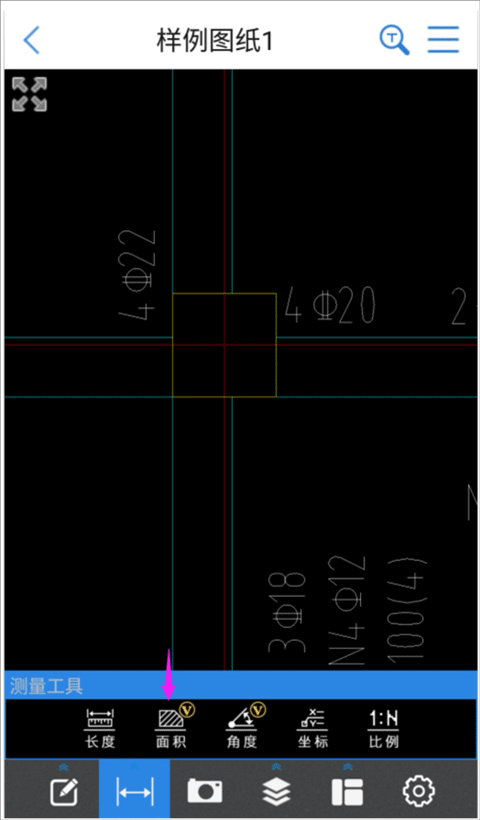

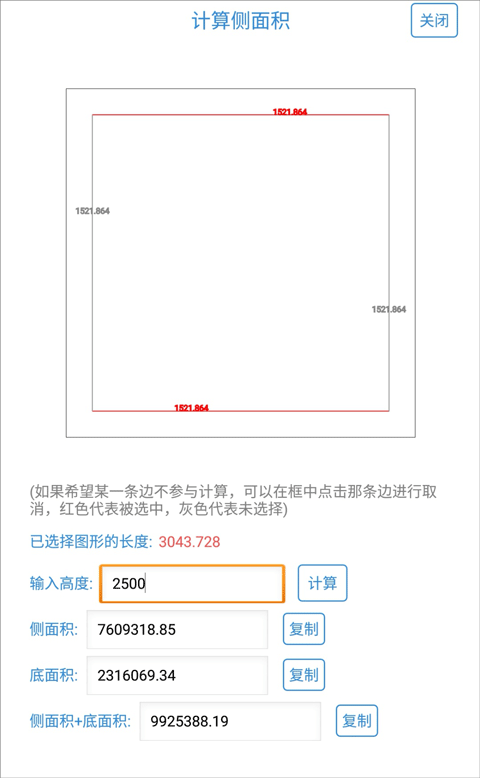

1. 打开目标图纸，点击测量工具中的“面积”功能（以下以柱子为例）。

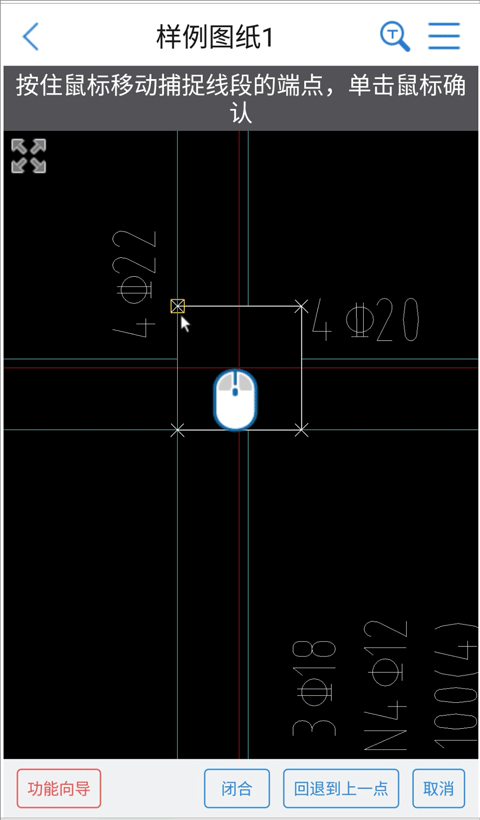

2. 使用虚拟鼠标精准捕捉柱体四个角点，形成闭合区域后，点击右下角“测面积”按钮。

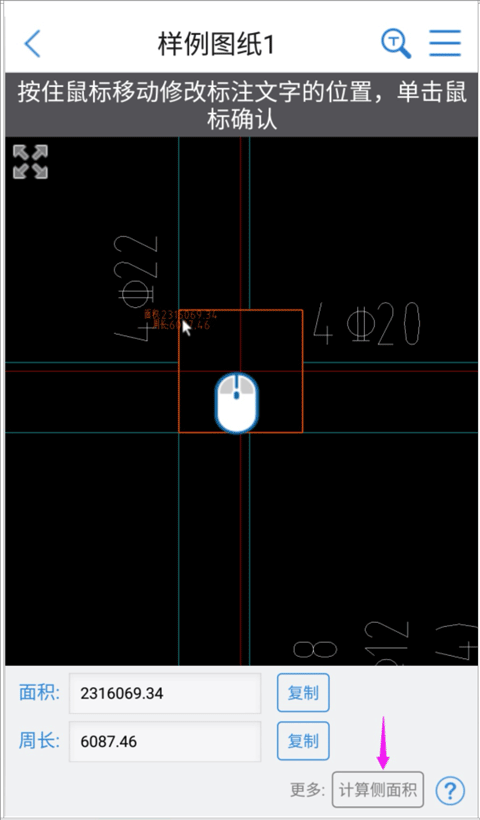

3. 输入柱子高度并点击“计算”，即可获得底面积、侧面积及总表面积三种结果。

4. 高级应用：若仅需计算两个侧面的支模面积，可点击取消其余两个面的边线，系统将智能重新计算所选面的面积。

注意事项：

1. 所有测量结果均可复制，并配合文字标注功能直接粘贴至图纸对应位置。

2. 输入参数单位需与图纸一致——例如图纸中标注2500表示毫米，则柱高也应输入毫米值。

3. 面积单位换算时，平方毫米转平方米只需将小数点向左移动六位。

常见使用问题解答

1. 如何放大图纸？

答：导入图纸后，用双指在屏幕上进行缩放操作，或单指拖动查看局部细节。

2. 如何保存已修改的图纸？

答：完成编辑后，点击界面中的保存按钮，可将图纸另存至本地或云端指定位置。

3. 面积测量具体怎么操作？

答：进入图纸后，点击“测量”功能，选择“面积”，随后依次捕捉封闭区域的各个顶点，系统将自动计算并显示该区域的面积与周长。

最新版本更新说明

v6.1.0版本

1. 新增对天正T30V1格式图纸的完整支持。

2. 优化图纸渲染逻辑，提升复杂图纸的显示流畅度与准确性。
