手机钣金展开 v0.1.1 Android安卓版

  • 运行环境:Android平台
  • 软件语言:简体中文|授权方式:Android安卓版
  • 软件类型:国产软件 - 安卓软件 - 网络软件
  • 软件大小:4.48 MB
  • 下载星级:
  • 相关链接:暂无
  • 更新时间:2017/10/11 16:21:00
软件简介
本站提供Android安卓版的 手机钣金展开,手机钣金展开放样软件 软件免费下载。

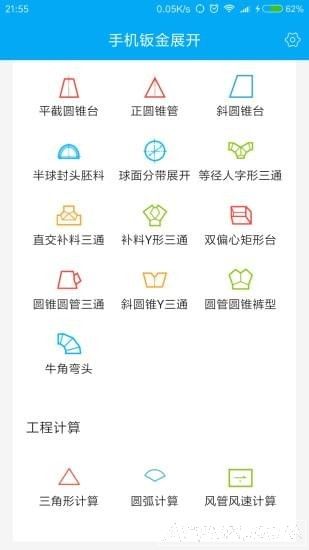

【软件截图】

手机钣金展开

【基本介绍】

手机钣金展开放样软件是一款非常实用的工程计算应用。 手机钣金展开手机版支持多种工程模型, 能够帮您迅速计算出面积、角度等各数据信息, 这为工程计算省去了很多麻烦!

软件介绍说明

  手机钣金展开放样软件是为从事建筑行业的专业人员开发的CAD钣金展开软件。 手机钣金展开分为圆管和矩形管放样展开制作和常用工程计算两个模块. 钣金展开包含常用虾米弯头,三通,Y形三通,方转圆,矩形配件,封头,圆罐等构件,输入数据全自动输出展开图,下料直观方便.

  工程计算包含几何,暖通通风等计算. 是铆工,钣金工,通风工等现场施工放样展开的帮手.

软件特色

  1.快速高效, 顺畅打开天正建筑和AutoCAD格式DWG二维及三维图纸;

  2.完整显示, 首创浩辰云字体技术准确显示图纸信息, 告别乱码困扰;

  3.专业必备工具, 提供多种测量、标注、捕捉、绘制等专业编辑功能;

  4.一键同步, 浩辰云存储空间, 手机电脑图纸轻松同步;

  5.轻松分享, 支持微信、qq、微博, 即微博客(MicroBlog)等传输功能, 图纸交流再无障碍;

  6.即时反馈, CAD技术客服就在线答疑快速反馈咨询问题。

使用教程

钣金展开计算方法:

第一种方法是剪一个一百宽的料, 用折弯机这一道弯, 记住板厚。 加减系数便出来了, 试三次取中数即可。 这是最简便的方法。

可以能够学习PROE。 CAXA软件, 哪里有自动展开功能。 不过系数还要靠前面试出来。

由公式可以计算, 不过不好记, 给大家列一个常用系数吧

板厚 系数 (毫米)

1,  1.6-1.8。

1.5,  2.4-2.6。

2.0,  3.3-3.5。

2.5,  4.2-4.5

3.0,  5.0-5.3 。

(系数会随你折弯下摸所用的槽宽的大小变化)只供参考。

公式的话L=pa/2*r+y*T比较准确。

用 catial三维软件构造, 软件本身有展开的功能

展开尺寸-L;折弯角-β;厚度-T;半径-R

1。 0°≤β≤90°

L=A+B-2(R+T)+(R+T/3)*(180-β)∏/180

2.β=90°

L=A+B-0.429R-1.47T

3.90°≤β≤150°

L=A+B-2(R+T)tan[(180-β)/2]+(R=T/2)(180-β)∏/180

4.150°≤β≤180°

L=A+B

更新日志

  1.新增等径人字形三通,等径补料三通,等径补料Y三通,偏心矩形台,斜圆锥三通,圆管正圆锥裤型三通,牛角弯头,圆锥相交圆管三通.

  2.新增导出展开图功能.

  3.新增文章模块.

  4新增统计总计算次数.

  5修复正圆锥台为内径bug,偏心方转圆有一边数据等等bug,.
