iphone X主板维修故障流程图


2017/11/9  编辑:小白 来源:www.arpun.com

iphoneX分两块板, 逻辑小板分A, B面, 第二块通讯板, 而小板就焊接在上面, 接下来我们正对iphone X做一个简易介绍

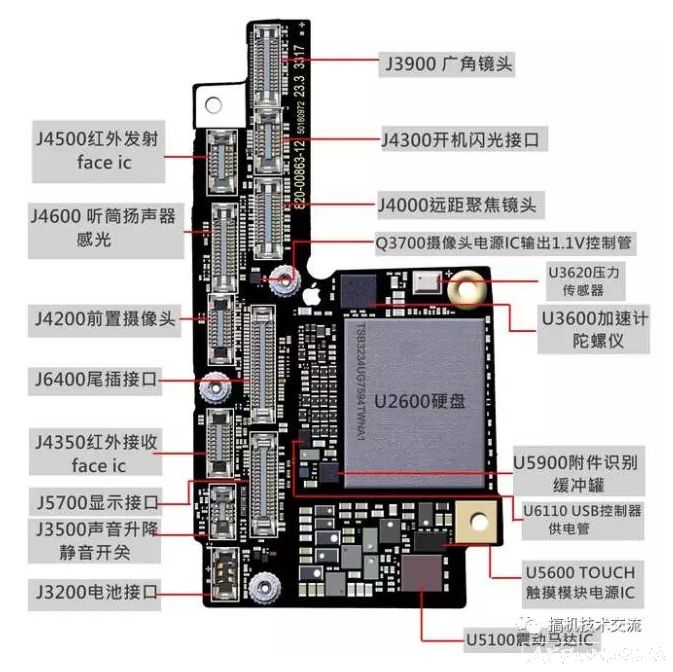

逻辑小板A面

iphone X主板维修故障流程图

7代产品对比:新增Q3700摄像电源管理器输出1.1V控制管, U6110 USB控制器供电管, U5600 TOUCH触摸电源IC, U5900附件识别缓冲管

8代产品对比:新增 face ic,接口J4500,J4350用于红外接收发射, 便于面部识别的数据传送至虹膜识别IC处理, A面上面主板IC名称基本与8代保持一致

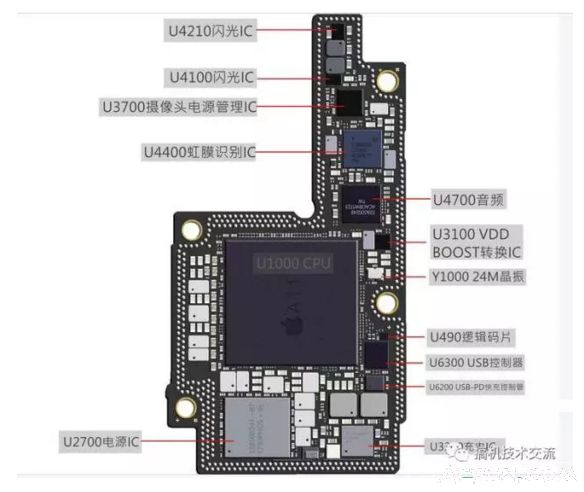

逻辑小板B面

iphone X主板维修故障流程图

7代产品对比:新增摄像头电源管理器, VDD_BOOST转换IC, USB-PD快充控制管, 闪光控制分出两个IC

8代产品对比:新增U4400虹膜识别IC

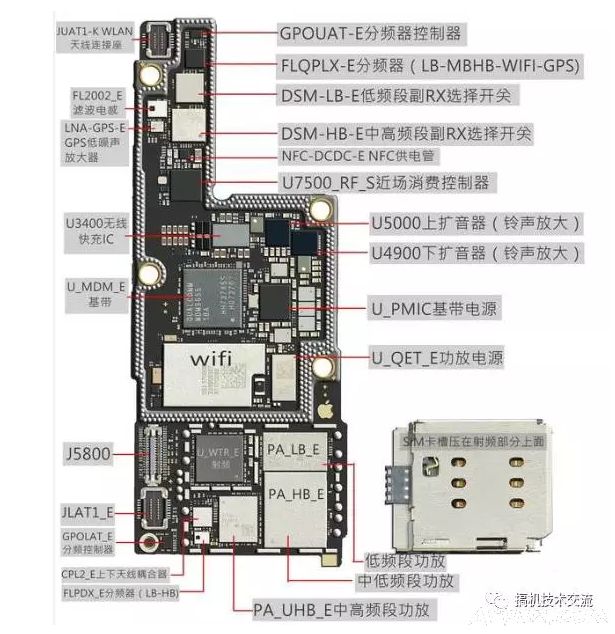

通讯板

iphone X主板维修故障流程图

7代产品对比:新增U3400无线快充IC, NFC_DCDC_E NFC供电管, 无线充电连接座

8代产品对比:无新增IC。

另说明:逻辑小板是焊接在通讯板上面的, iphoneX维修手工要求又增加焊接难度, 维修的成功率很低, 可以说是一次性机板。
