主板南北桥知识大扫盲


2009/3/28  编辑:佚名 来源:本站整理

如果将一块主板立起来放在我们面前, 主板上最明显的、最大的芯片有两块——位于上方的叫北桥芯片, 简称北桥(North Bridge), 位于下方的叫南桥(South Bridge), 你可以简单地通过“上北下南”的地理概念来理解这个问题。 今天, 大家就随着比比一起, 来看看主板上的这两块最重要的芯片吧。



主板南北桥知识大扫盲 主板南北桥知识大扫盲

主板南北桥知识大扫盲 image002.jpg (246.6 KB)

2009-3-27 09:27



(主板大图, 用线将南北桥勾出来, 将那半个版一分为二)

北桥(North Bridge):重要高地

势力范围:

内存与CPU的总线

PCI-E(16+4或8+8, 主要是北桥控制, 北桥通道不够时会让南桥接管一部分)

  主板命名看北桥

  我们常常会听到如下对话, “听说你买了台电脑啊, 是什么配置的?”“酷睿2 E7200配的P45主板……”说到这里, 你已经明白在一块主板上, 北桥芯片的重要性了——北桥芯片不仅仅可以代表整块主板的名称, 还能代表整块主板的档次。

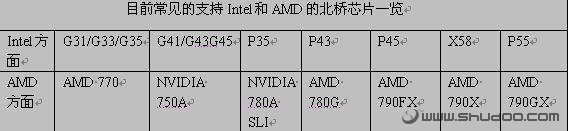

  以Intel主板为例, 以两位数命名的北桥, 数字越大的越先进。 比如P45比P35要先进。 而在以前以三位数命名的北桥中, 也是数字越大的越先进。 比如965P要比945P先进。 依此类推。

  AMD方面同样也是如此, AMD 790GX要比AMD 780G先进, 而AMD 780G则比AMD 690G先进。 可以说不同的北桥决定了主板的性能的差异。 采用相同北桥的不同主板, 在默认情况下, 性能方面的差异极少有相差10%以上的, 差距主要在于功能、接口、稳定性等方面。



主板南北桥知识大扫盲 主板南北桥知识大扫盲

主板南北桥知识大扫盲 QQ截图未命名.jpg (40.8 KB)

2009-3-27 09:27

  小贴士:主板上不一定都南北桥结构, 有的主板将南桥和北桥的功能整合在一起, 称为“单芯片架构”。 这种类型芯片的代表是NVIDIA的MCP73。 这种将南桥、北桥、显卡设计在一块芯片上的设计, 虽然从性能来看, 不算特别强大, 但能让整块主板的成本降低, 在价格上很有吸引力。

  北桥在慢慢萎缩

  一直以来, 北桥在主板中的地位是不容置疑的, 一直以来, Intel的北桥要负责与CPU的联系并控制内存;AMD目前的北桥里面, 如AMD 780G/790GX等, 都集成有性能强劲的显示核心, 其在3D游戏中的表现已经达到了一年前那些低端显卡的水准。

  虽然在北桥里面整合强劲的显示核心, 让北桥的“含金量”得到提升是目前主流的做法。 但我们也不得不承认, 北桥的“权力”正在被削弱。 自从AMD在几年前, 将内存控制器整合在了CPU中, AMD的北桥和Intel的相比就简单了不少。 而现在, 当Intel基于Nehalem架构的Core i5处理器快要推出的时候, 与之搭配的P55就显得“缩水”很厉害了。 因为在Core i5处理器中, 已经内置了内存控制器。 这样, 在Core i5的平台上, 完全就可以用简单的单芯片来完成以前复杂的北桥+南桥的工作。 这也使得主板的成本会比较低。

  仅仅是将Intel和AMD的内存控制器集成在了CPU中还不算完, 在整合平台上, 北桥整合显示核心的特权也将被剥夺——Intel和AMD在今年, 最迟明年, 会推出整合显示核心的处理器。 这样, 我们可以清楚地看到, 北桥从某种意义上来说, 确实正在处于一个减负的阶段。

南桥(South Bridge):进出关口

势力范围:

磁盘

声卡

网卡

USB

PCI

PS/2

最佳配角

  北桥一直都是世人瞩目, 头上顶着光环的主角, 那么南桥则可以说一个默默无闻的配角。 从作用上说, 它主要负责一些I/O(输入/输出)方面的事务。 比如控制磁盘、USB、PCI等设备, 都该它负责。 如果说北桥主要发展的侧重点是在性能方面的话, 那么南桥则主要侧重在功能方面的发展。 比如网卡、RAID甚至Wi-Fi等。

不容易过时的南桥

  芯片厂商每年都会推新的芯片组, 北桥显然是比较容易过时的, 不过南桥就不那么容易过时, 一款南桥可以和众多北桥搭配, 形成一个新的芯片组。 当然, 这也与南桥的发展速度没有北桥快有关。 比如Intel几年前推出的ICH7南桥, 现在都还可以和G41搭配组成一个便宜又时尚的组合。 现在流行的Atom平台甚至也是采用的ICH7南桥。
