谷歌揭秘TPU超越CPU与GPU的原因


2017/4/26  编辑:admin 来源:本站整理

谷歌揭秘TPU超越CPU与GPU的原因

来源:EET电子工程专辑
概要:Google深入剖析其TPU和测试基准显示比目前的商用芯片更快至少15倍的速度, 并提供更高30倍的效能功耗比(P/W)。
网络巨擘谷歌(Google)日前指出, 该公司的Tensor处理器(TPU)在机器学习的测试中, 以数量级的效能优势超越英特尔(Intel)的Xeon处理器和Nvidia的绘图处理器(GPU)。 在一份长达17页的报告中, Google深入剖析其TPU和测试基准显示比目前的商用芯片更快至少15倍的速度, 并提供更高30倍的效能功耗比(P/W)。
去年五月, Google宣布其ASIC设计是为了加快各种应用在其数据中心服务器的推论作业。 现在, 该公司将在今年6月的一场计算机架构大会中, 透过一篇论文首度公开对于此芯片及其效能的深入研究。
这份报告提供了有关加速器与Google多元神经网络工作负载的深度观察, 并建议工程师在此快速成长的领域中投注更多的学习。
曾带领超过70位工程师团队设计TPU 的知名硬件工程师Norman P. Jouppi说:“我们希望聘请一些优秀的工程师, 并让他们了解我们正在进行高质量的工作, 同时也让云端客户知道我们的实力。 ”
该计划的其中一位负责人员是美国加州伯克利大学(U.C. Berkeley)退休教授David Patterson, 他同时也是一位资深的处理器架构师, 在日前一场硅谷的工程师聚会中介绍了这份报告。 Google还在部落格中发布Jouppi所撰写关于此芯片的文章。
如今Google的数据中心仍采用此芯片。 不过, 关于该芯片使用的范围与未来计划加强的部份, Jouppi并不愿透露任何细节。
这款40W功率的TPU是一款采用28纳米工艺、70MHz频率运算的芯片, 专为加速Google TensorFlow 算法而设计。 其主要的逻辑单元包含65,536个8位的乘积累加运算单元和24MB高速缓存, 并提供每秒92兆次指令周期。
在2015年采用Google机器学习芯片而进行的测试中, 相较于英特尔(Intel)的Haswell服务器处理器(CPU)和Nvidia的K80绘图处理器(GPU), 采用TPU时的运作速度提高了15到30倍, 效能提高了30到80倍。 该报告中指出:“TPU的相对增量效能功耗比为41到83——这就是我们为什么客制化ASIC的原因, 它让TPU比GPU高出25到29倍的的效能功耗比。 ”
2015年的测试使用了英特尔 22纳米工艺的18核心Haswell E5-2699 v3 CPU, 其频率频率(速度)为2.3GHz, 热设计功耗(TDP)为145W。 Nvidia K80 GPU功耗为150W, 频率频率最高到875MHz。
  谷歌揭秘TPU超越CPU与GPU的原因
图1:TPU(星形)在神经网络推论作业的效能超越英特尔Haswell处理器(圆形), 以及Nvidia K80(三角形)
TPU内部揭密
在该报告中提到, TPU所达到的数量级效能优势, 很少有别的厂商能做到, 也可能让TPU成为特定领域架构的原型。 预计接下来将会有许多追随者, 而使得标准更为提高。
事实上, TPU的目标不在于提高数据处理量, 而是专注于达到7毫秒(ms)的延迟, 使专用加速器发挥功效, 因此, 它舍弃了高吞吐量的多任务通用处理器所需的许多组件, 而用于执行其他许多任务。
但此ASIC芯片在能耗比的表现上不及英特尔和Nvidia的芯片。 在10%的负载状况下, TPU的最大功率消耗为88%。 相形之下, K80在10%负载下消耗66%的功率, 而英特尔Haswell的最大功耗为56%。
Google解释, 这是由于仅15个月的设计时程相对较短, 使得TPU无法加入许多节能方面的功能。
数据缓冲区约占TPU的37%, 媒体访问控制(MAC)组合占30%。 虽然TPU比起Nvidia GPU的尺寸更小、功耗更低, 但其上的MAC数量却是K80的25倍, 芯片上内存容量则为其3.5倍。
TPU搭载PCIe Gen3 x16总线, 并提供256位的内部数据路径。 主机CPU将加速器视为浮点运算处理器, 透过PCIe总线传达指令。
  谷歌揭秘TPU超越CPU与GPU的原因

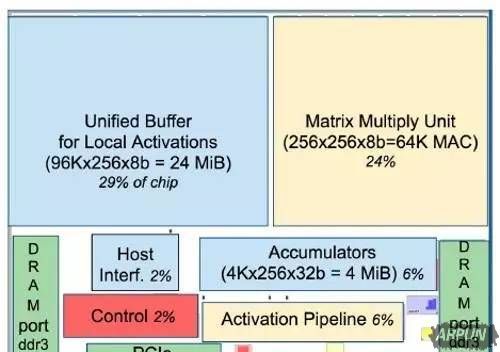

图2:大部份的TPU主要用于处理MAC数组, 以及24MB高速缓存
TPU使用与GPU加速器相同的Tensorflow软件, 开发人员可维持核心驱动器的稳定, 必要时调整使用者空间的驱动程序, 以因应不断改变的应用。
Google发现, 持续增加的内存带宽对于效能表现的影响最大。 平均来说, 加速频率速度的效益不大, 而当MAC扩增到512x512矩阵时, 加快频率速度的效能还将微幅下降。
该报告中指出, 从2015年的测试以来, 英特尔已经推出14纳米CPU, Nvidia也推出16纳米GPU了。 然而, TPU也可能将其外部DDR3内存升级到像K80所使用的GDDR5内存。
报告中指出:“未来的CPU与GPU在执行推论时将会更快速。 采用2015版GPU内存而重新设计的TPU将会提高两倍到三倍的速度, 而且比K80高出70倍、比Haswell更高200倍的效能功耗比。 ”
Google宣称在英特尔CPU上执行8位运算相当辛苦。 报告中提到:“我们原本只有一款CPU执行8位运算的结果, 因为有效地使用其AVX2整数运算指令, 效果提升了3.5倍。 ”
由于其采用数据处理量为导向的架构, 即使是改良过的GPU要达到Google的 7nm延迟目标, 仍然充满挑战。 同时, “这款TPU仍有很大的改进空间, 所以这不是一个容易达成的目标。 ”
  谷歌揭秘TPU超越CPU与GPU的原因

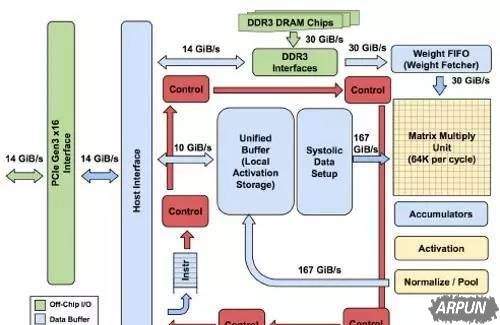

图3:ASIC芯片支持PCIe Gen 3 x16总线, 并搭载DDR3内存
开发人员掌握多元化信息
该报告中提到, 研究人员受到热门的ImageNet比赛吸引, 已经变得过于投入卷积神经网络(CNN)。 现实世界的应用采用更广泛的神经网络类型, 报告并强调, 多层感知(MLP)占Google AI开发工作的61%。 “虽然大部份的架构师一直在加速CNN设计, 但这部份只占5%的工作负载。 ”
“虽然CNN可能很常见于边缘设备, 但卷积模型的数量还赶不上数据中心的多层感知(MLP)和长短期内存(LSTM)。 我们希望架构师尽可能地加速MLP和LSTM设计, 这种情况类似于当许多架构师专注于浮点运算效能时, 大部份的主流工作负载仍由整数运算主导。 ”
Jouppi说:“我们已经开始与一些大学合作, 扩大提供免费模式。 ”但他并未透露内容细节。
这篇报告回顾了二十多年来神经网络的相关数据, 包括其竞争对手——微软(Microsoft)基于FPGA的Catapult计划, 加速了网络作业。 最初的25W Catapult在200MHz频率上运作3,926个18位MAC, 并且以200MHz 频率速度执行5MB内存。 Google表示, 以Verilog语言设计的固件比起使用TensorFlow软件来说效率更低。
  谷歌揭秘TPU超越CPU与GPU的原因

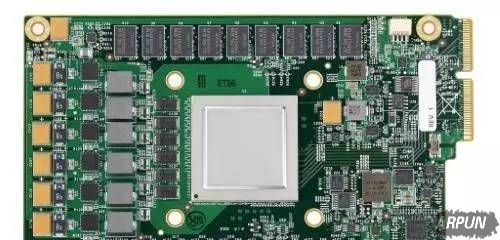

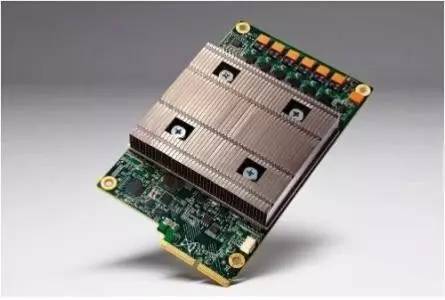

图4:TPU卡可插入服务器的SATA插槽上
TPU计划于2013年开始, 当时并以FPGA进行了试验。 该报告中提到:“我们舍弃FPGA, 因为我们当时发现它和GPU相比, 在效能上不具竞争力, 而TPU比起GPU在相同速度或甚至更快的速度下, 可以达到更低的功耗。 ”
尽管二十多年来, 神经网络终于在最近从商用市场起飞了。
Jouppi说:“我们所有人都被这蓬勃发展的景象吓到了, 当初并未预期到会有如此大的影响力。 一直到五、六年以前, 我都还一直抱持怀疑态度…而今订单开始逐月增加中。 ”
相较于传统途径, 深度神经网络(DNN)已经让语音识别的错误率降低了30%, 这是二十年来最大的进步。 这让ImageNet影像辨识竞赛中的错误率从2011年的26%降至3.5%。
该报告结论还提到, “神经网络加速器存在的理由在于效能, 而在其演进过程中, 如何达到良好的直觉判断, 目前还为时过早。 ”
