CAD2007绘图的六个技巧


2016/10/18  编辑:admin 来源:本站整理

CAD2007绘图的六个技巧CAD2007

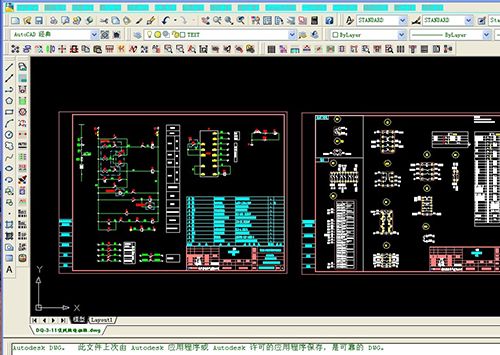

 提高AutoCAD2007绘图效率6个技巧:
技巧1、充分使用命令的代码
用文本编辑软件(如Windows下的写字板、Word)打开ACADR14SUPPORT目录下的ACAD.PGP文件程序(注:本文所述内容以14版本为例), 可见到如下内容:
; acad.pgp - External Command and Command Alias definitions
; overboard on systems with tight memory.
A, *ARC
C, *CIRCLE
CP, *COPY
DV, *DVIEW
E, *ERASE
L, *LINE

其中带“*”的为命令全称, 前面的字母就是该命令的代码(也称缩写), 如只有请求需要就在“Command:”后键入“L”就能使用Line命令, 键入“C”就可执行Circle命令, 熟悉这些代码可以能够提高绘图效率, 我们我自己还可根据记录自己的需要, 把一些常用的命令按照该文件的格式也给出其代码来方便绘图, 如加入“Q, *OFFSET”, 并且把代码尽有可能放在左手键位, 这样左手击键盘, 右手操作鼠标, 更好地协调工作。
技巧2、灵活运用全自动捕捉绘图功能
在“Command:”状态下, 不键入或选择中任意一个命令, 直接在想要处理的物体(如线、弧、圆、多边形等)上单击时, 物体上会出现几个蓝色小方框(称为夹点), 当用鼠标点击某一夹点时, 此夹点被激活, 颜色变为实心红色(颜色和方框大小可由ddgrips命令来进行调节), 同一个时间“Command:”命令下出现**STRETCH**命令状态, 连续回车, 又可出现**MOVE**、**ROTATE**、**SCALE**、**MIRROR**四种状态(或者按ST、MO、RO、SC、MI), 在每种状态下即可执行相应的命令, 称为自动捕捉绘图功能。 灵活运用自动捕捉绘图功能可以很大很大提高绘图效率。
技巧3、当您在绘图过程中需要定位相对于其它点的一个点时, 可以使用Tracing功能。
例如, 要在一个矩形的中心画一个圆, 可以采用下述的技巧定位于矩形的中心:最先是打开自动捕捉功能, 键入circle命令, 这时提示输入圆心详细位置, 此时按住shift键并单击鼠标右键, 从弹出的快捷菜单中选择Tracking, 之后将鼠标移到矩形底边中点附近, 当出现代表中点的三角形框时, 单击捕获该点, 再将鼠标向右上方移到矩形的右手边中点附近, 同样当出现代表中点的三角形框时单击鼠标, 回车后就将圆心定位在了矩形的中心, 再输入相应的半径即可。
技巧4、在R14中, 图层和线型的管理引入了基于Windows资源管理器界面的新型对话框, 它具有卡片式的结构。
用户可以通过它不但可以完成所有的管理操作, 更可以通过几次鼠标点取完成按照名称、颜色和状态的排序。 在R14中, 如想改变某些对象的图层、线型、颜色等属性也更为简捷, 只要直接选定要改变属性的对象, 然后在Object Properties必备工具条中拾取相应的属性内容, 回车即可完成属性的转变。 另外, 在R14中有一个属性匹配(Match Properties)的功能(类似于Word中的格式刷), 从Modify下拉菜单中选择Match Properties, 单击具有所需属性的对象, 然后选择那些要改变属性的对象, 回车就将这些对象的属性变为了第一次单击的对象的属性。
技巧5、同一时间内剪切或延长多个实体。
在绘图设计design过程中, 要频繁地用到延长和剪切命令, 有时可能需要同时剪切或延长多个实体, 这时可以用F栅栏选择方式(Fence), 即在状态行提示“/…:”或“/…:”时, 键入“F”, 回车, 指定栅栏线的起始点、若干中间点和终止点, 回车确定, 则所有与栅栏线相交的实体都被剪切或延长。
技巧6、优化工具条的布置设置。
在AutoCADR14中, 提供了大量的工具条, 这些工具条给我们的绘图工作带来了方便, 但大量的工具条堆积在屏幕上, 会使绘图可视区域减少, 为了解决处理这一矛盾, 用户可以根据自己的需要定制工具条, 把经常使用的工具集中在几个工具条上, 具体步骤如下:
(1)、在任一工具按钮按键上单击鼠标右键, 显示Toolbars对话框。
(2)、选择“New”, 显示New Toolbar对话框, 输入新工具条的名称, 如“my”, 按“OK”返回, 这时屏幕上方显示出空白?quot;my“工具条。
(3)、选择Toolbars对话框中的”Customize“, 显示”Customize“对话框, 从”Categories“中选择所需类别的工具条名称, 相应的工具按钮就一定会显示在下方。
(4)、用鼠标左键单击并拖动需要的工具按钮到”my“工具条中, 松手即可。
(5)、重复步骤3、4就定制了自己的工具条, 如果已经拖动到”my“中的工具按钮又不需要了, 在步骤3状态下用鼠标左键单击并拖动到”my“工具条之外松开鼠标, 即可将其消除。 定制好之后, 再用鼠标将该工具条移动到屏幕上合适的位置。
(6)、如果在步骤1之后再次在某一工具按钮上单击右键, 则会出现Button Properties对话框, 从此对话框中可以对该按钮的工具名称(Name)、协助信息(Help)、宏命令(Macro)和图案(选择Edit)进行修改, 这样用户就可以根据自己的意愿把某一命令作成工具按钮, 方便自己的使。
