键盘插座信号线漏电导致键盘无效

2016/4/3 来源:www.arpun.com 作者:小白

 主机配置的键盘自检的时候, 屏幕上提示Keyboard error Pressto RESUME, 按任何键都无效。

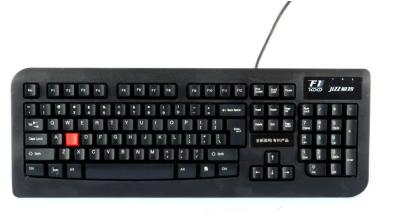

键盘插座信号线漏电导致键盘无效

把该键盘与其他电脑相连, 自检、输入字符都能正常, 说明故障出在了主板上的键盘控制接口。 用万用表测量键盘上的+5V、GND、KBDDATA、Kbdclk这4个信号, 发现KBDCLK信号为低电平, 且为-0.65V。 检查键盘电缆完好, 逐级往前查, 结果是键盘插座KBDCLK信号线与主板的-12V电源线漏电, 原因是-12V印制线上的漆脱落, 灰尘起了导体的作用。 用毛刷清扫, 再用无水酒精将其擦洗干净, 故障就消失了。
