电脑主机的安装与组装详细图解说明教程


2015/5/8  编辑:admin 来源:本站整理

电脑主机的安装与组装,装配的图解说明,让你轻松学会安装电脑.是一篇非常经典的教程. 视频教程 下面这篇教程将分七步来教会大家DIY装机.

电脑安装组装主机第一步:安装CPU处理器

  当前市场中, 英特尔处理器主要有32位与64位的赛扬与奔腾两种(酷睿目前已经上市, 酷睿处理器是英特尔采用0.65制作工艺的全新处理器, 采 用了最新的架构, 同样采用LGA 775接口, 在今后一段时间内, 英特尔将全面主推酷睿处理器。 由于同样采用LGA 775接口, 因此安装方法与英特尔64位奔腾赛扬完全相同)。 32位的处理器采用了478针脚结构, 而64位的则全部统一到LGA775平台。 由于两者价 格差距已不再明显, 因此小编推荐新装机用户选择64位的LGA775平台, 32位的478针脚已不再是主流, 不值得购买。

电脑主机的安装与组装详细图解说明教程

电脑主机的安装与组装详细图解说明教程

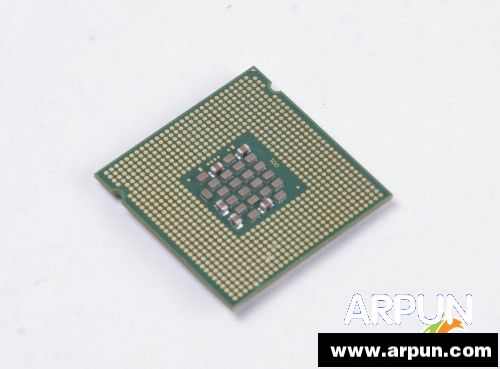

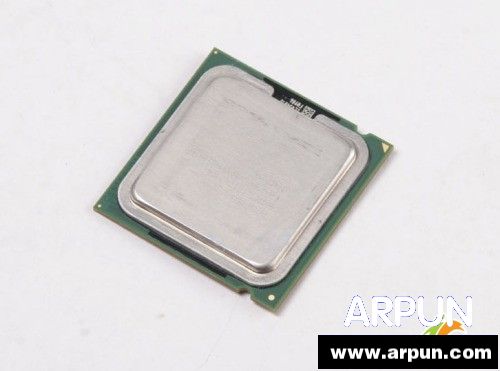

  上图中我们可以看到, LGA 775接口的英特尔处理器全部采用了触点式设计, 与478针管式设计相比, 最大的优势是不用再去担心针脚折断的问题, 但对处理器的插座要求则更高。

电脑主机的安装与组装详细图解说明教程

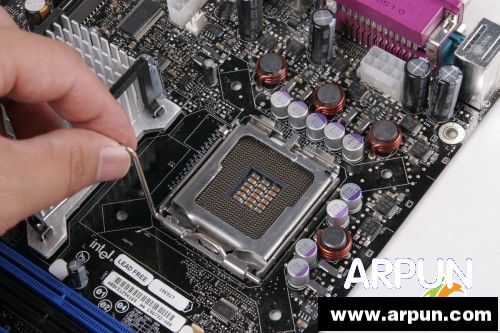

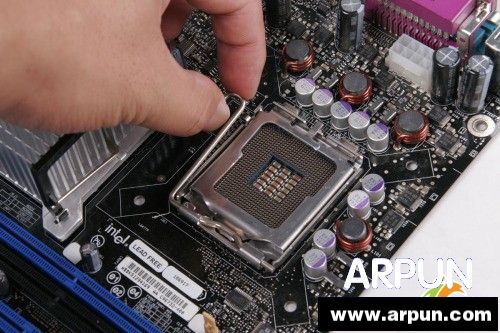

  这是主板上的LGA 775处理器的插座, 大家可以看到, 与针管设计的插座区别相当的大。 在安装CPU之前, 我们要先打开插座, 方法是:用适当的力向下微压固定CPU的压杆, 同时用力往外推压杆, 使其脱离固定卡扣。

电脑主机的安装与组装详细图解说明教程

压杆脱离卡扣后, 我们便可以顺利的将压杆拉起。

电脑主机的安装与组装详细图解说明教程

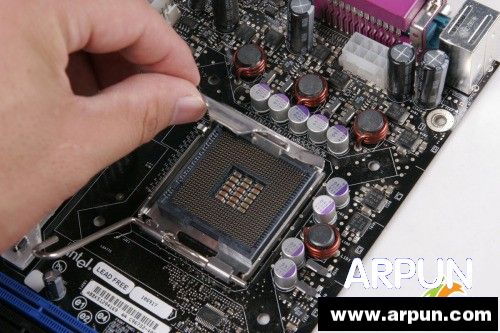

接下来, 我们将固定处理器的盖子与压杆反方向提起。

电脑主机的安装与组装详细图解说明教程

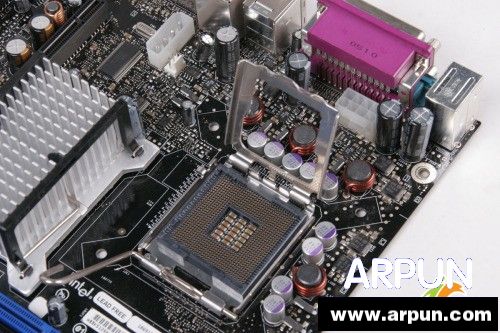

LGA 775插座展现在我们的眼前。

电脑主机的安装与组装详细图解说明教程

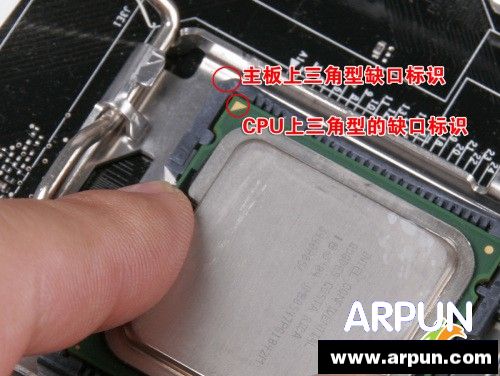

在安装处理器时, 需要特别注意。 大家可以仔细观察, 在CPU处理器的一角上有一个三角形的标识, 另外仔细观察主板上的CPU插座, 同样 会发现一个三角形的标识。 在安装时, 处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐, 然后慢慢的将处理器轻压到位。 这不仅适用于英特尔 的处理器, 而且适用于目前所有的处理器, 特别是对于采用针脚设计的处理器而言, 如果方向不对则无法将CPU安装到全部位, 大家在安装时要特别的注意。

电脑主机的安装与组装详细图解说明教程

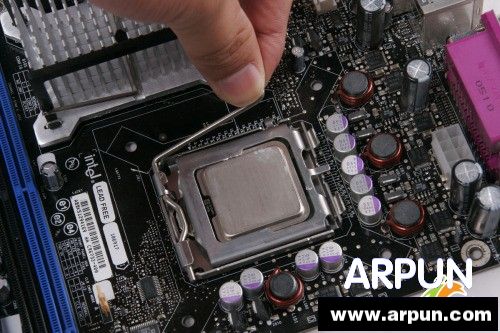

  将CPU安放到位以后, 盖好扣盖, 并反方向微用力扣下处理器的压杆。 至此CPU便被稳稳的安装到主板上, 安装过程结束。 电脑安装组装主机第二步:安装散热器

电脑主机的安装与组装详细图解说明教程

电脑主机的安装与组装详细图解说明教程

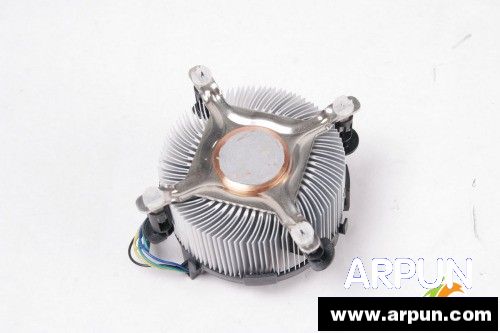

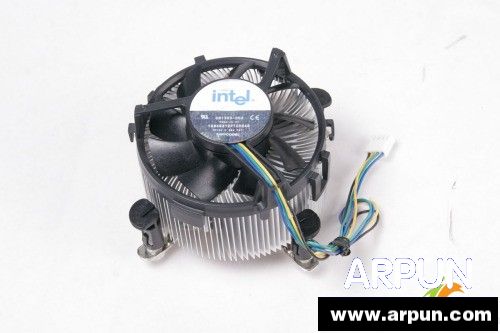

  由于CPU发热量较大, 选择一款散热性能出色的散热器特别关键, 但如果散热器安装不当, 对散热的效果也会大打折扣。 上图是Intel LGA775针接口处理器的原装散热器, 我们可以看到较之前的478针接口散热器相比, 做了很大的改进:由以前的扣具设计改成了如今的四角固定设计, 散热 效果也得到了很大的提高。 安装散热前, 我们先要在CPU表面均匀的涂上一层导热硅脂(很多散热器在购买时已经在底部与CPU接触的部分涂上了导致硅脂, 这 时就没有必要再在处理器上涂一层了。 )

电脑主机的安装与组装详细图解说明教程

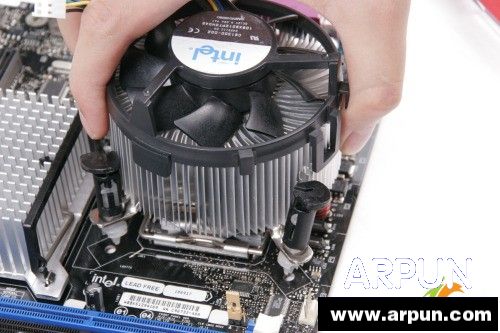

  安装时, 将散热器的四角对准主板相应的位置, 然后用力压下四角扣具即可。 有些散热器采用了螺丝设计, 因此在安装时还要在主板背面相应的位置安放螺母, 由于安装方法比较简单, 这里不再过多介绍。

电脑主机的安装与组装详细图解说明教程

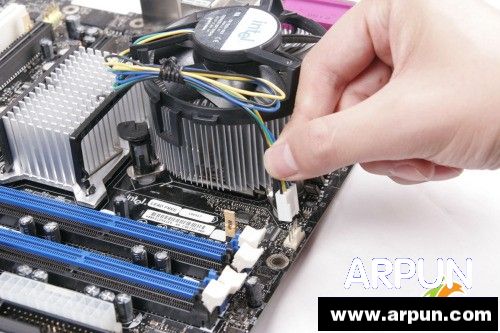

  固定好散热器后, 我们还要将散热风扇接到主板的供电接口上。 找到主板上安装风扇的接口(主板上的标识字符为CPU_FAN), 将风扇插头插放即 可(注意:目前有四针与三针等几种不同的风扇接口, 大家在安装时注意一下即可)。 由于主板的风扇电源插头都采用了防呆式的设计, 反方向无法插入, 因此安装 起来相当的方便。

电脑安装组装主机第三步:安装内存条

  在内存成为影响系统整体系统的最大瓶颈时, 双通道的内存设计大大解决了这一问题。 提供英特尔64位处理器支持的主板目前均提供双通道功能, 因此建议大家在选购内存时尽量选择两根同规格的内存来搭建双通道。

电脑主机的安装与组装详细图解说明教程

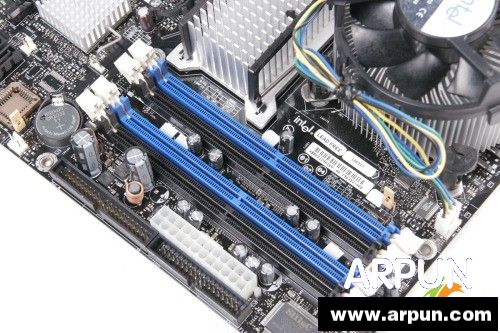

  主板上的内存插槽一般都采用两种不同的颜色来区分双通道与单通道。 例如上图, 将两条规格相同的内存条插入到相同颜色的插槽中, 即打开了双通道功能。

电脑主机的安装与组装详细图解说明教程

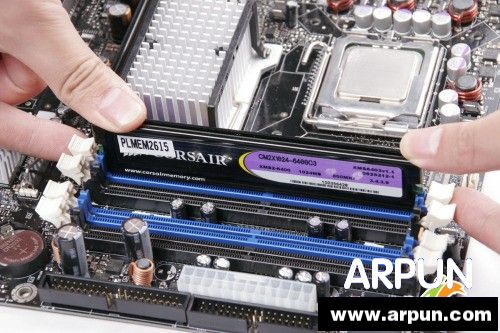

  安装内存时, 先用手将内存插槽两端的扣具打开, 然后将内存平行放入内存插槽中(内存插槽也使用了防呆式设计, 反方向无法插入, 大家在安装时可以对应一下内存与插槽上的缺口), 用两拇指按住内存两端轻微向下压, 听到“啪”的一声响后, 即说明内存安装到位。

电脑主机的安装与组装详细图解说明教程

  在相同颜色的内存插槽中插入两条规格相同的内存, 打开双通道功能, 提高系统性能。 到此为止, CPU、内存的安装过程就完成了, 接下来, 我们再进一步讲解硬盘、电源、刻录机的安装过程。 电脑安装组装主机第四步:将主板安装固定到机箱中

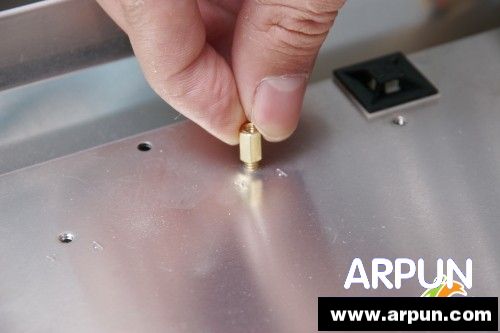

  目前, 大部分主板板型为ATX或MATX结构, 因此机箱的设计一般都符合这种标准。 在安装主板之前, 先装机箱提供的主板垫脚螺母安放到机箱主板托架的对应位置(有些机箱购买时就已经安装)。

 电脑主机的安装与组装详细图解说明教程

 电脑主机的安装与组装详细图解说明教程

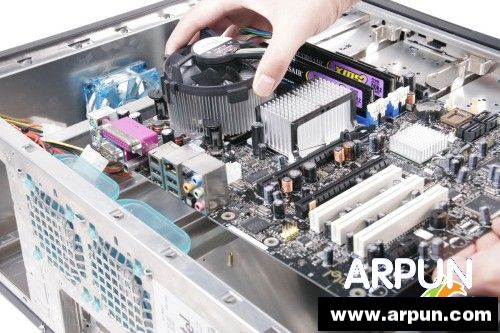

  双手平行托住主板, 将主板放入机箱中

电脑主机的安装与组装详细图解说明教程

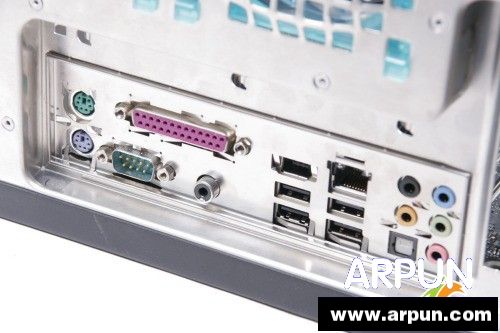

确定机箱安放到位, 可以通过机箱背部的主板挡板来确定。

 电脑主机的安装与组装详细图解说明教程

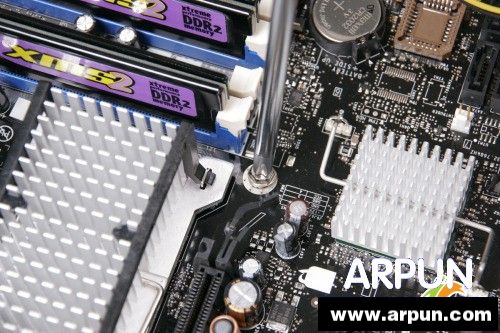

  拧紧螺丝, 固定好主板。 (在装螺丝时, 注意每颗螺丝不要一定性的就拧紧, 等全部螺丝安装到位后, 再将每粒螺丝拧紧, 这样做的好处是随时可以对主板的位置进行调整。 )

电脑主机的安装与组装详细图解说明教程

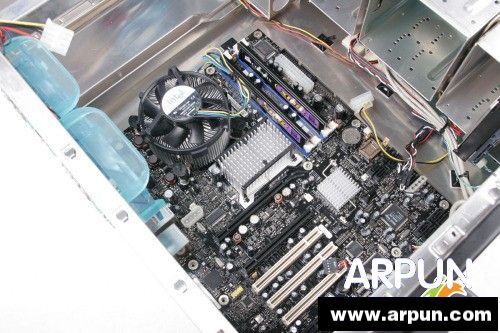

主板安静的躺入到机箱中, 安装过程结束。 电脑安装组装主机第五步:安装硬盘

  在安装好CPU、内存之后, 我们需要将硬盘固定在机箱的3.5寸硬盘托架上。 对于普通的机箱, 我们只需要将硬盘放入机箱的硬盘托架上, 拧紧螺丝使其固定即可。 很多用户使用了可折卸的3.5寸机箱托架, 这样安装起硬盘来就更加简单。

电脑主机的安装与组装详细图解说明教程

电脑主机的安装与组装详细图解说明教程

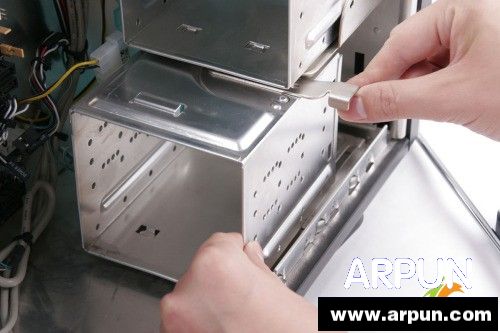

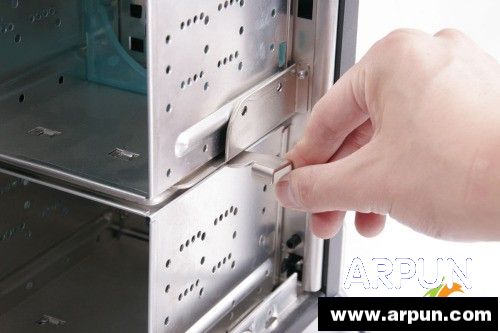

机箱中固定3.5寸托架的扳手, 拉动此扳手即可固定或取下3.5寸硬盘托架。

电脑主机的安装与组装详细图解说明教程

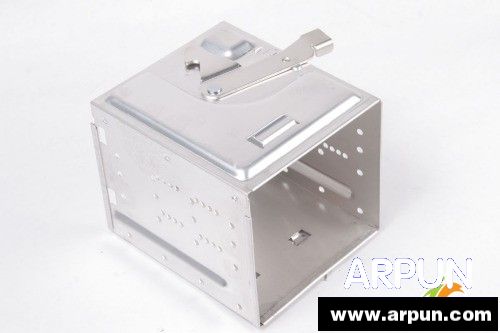

取出后的3.5寸硬盘托架

电脑主机的安装与组装详细图解说明教程



电脑主机的安装与组装详细图解说明教程

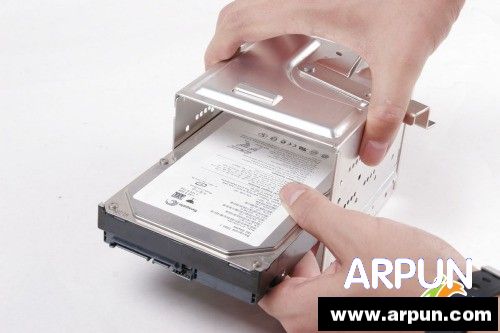

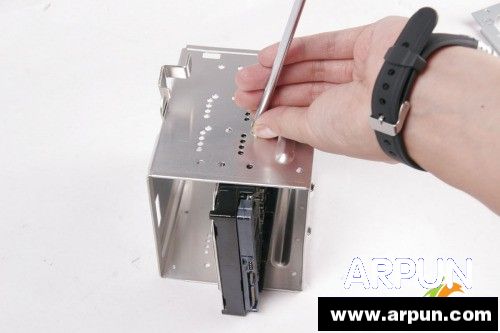

将硬盘装入托架中, 并拧紧螺丝

电脑主机的安装与组装详细图解说明教程

  将托架重新装入机箱, 并将固定扳手拉回原位固定好硬盘托架。 简单的几步便将硬盘稳稳的装入机箱中, 还有几种固定硬盘的方式, 视机箱的不同大家可以参考一下说明, 方法也比较简单, 在此不一一介绍。 电脑安装组装主机第六步:安装光驱、电源

  安装光驱的方法与安装硬盘的方法大致相同, 对于普通的机箱, 我们只需要将机箱4.25寸的托架前的面板拆除, 并将光驱将入对应的位置, 拧紧螺丝即可。 但还有一种抽拉式设计的光驱托架, 简单介绍安装方法。

电脑主机的安装与组装详细图解说明教程

  这种光驱设计比较方便, 在安装前, 我们先要将类似于抽屉设计的托架安装到光驱上。

电脑主机的安装与组装详细图解说明教程

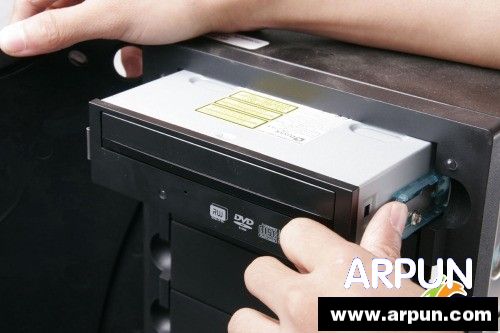

像推拉抽屉一样, 将光驱推入机箱托架中

电脑主机的安装与组装详细图解说明教程

机箱安装到位, 需要取下时, 用两手按们将两边的簧片, 即可以拉出, 简单方便。

电脑主机的安装与组装详细图解说明教程



  机箱电源的安装, 方法比较简单, 放入到位后, 拧紧螺丝即可, 不做过多的介绍。

电脑安装组装主机第七步:安装显卡, 并接好各种线缆

  目前, PCI-E显卡已经市场主力军, AGP基本上见不到了, 因此在选择显卡时PCI-E绝对是必选产品。

电脑主机的安装与组装详细图解说明教程

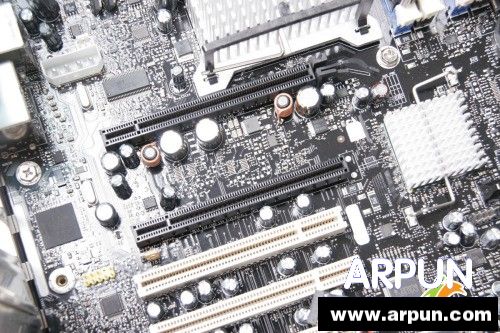

主板上的PCI-E显卡插槽

电脑主机的安装与组装详细图解说明教程

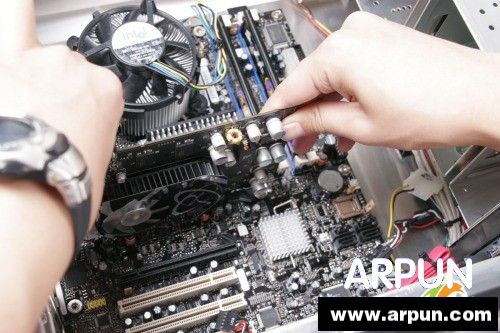

  用手轻握显卡两端, 垂直对准主板上的显卡插槽, 向下轻压到位后, 再用螺丝固定即完成了显卡的安装过程, 是不是很简单呀!

  安装完显卡之后, 剩下的工作就是安装所有的线缆接口了, 下面进行简单介绍。

电脑主机的安装与组装详细图解说明教程

安装硬盘电源与数据线接口, 这是一块SATA硬盘, 右边红色的为数据线, 黑黄红交叉的是电源线, 安装时将其按入即可。 接口全部彩防呆式设计, 反方向无法插入。

电脑主机的安装与组装详细图解说明教程

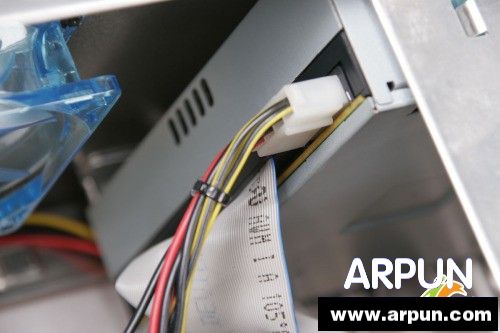

  光驱数据线安装, 均采用防呆式设计, 安装数据线时可以看到IDE数据线的一侧有一条蓝或红色的线, 这条线位于电源接口一侧。

电脑主机的安装与组装详细图解说明教程

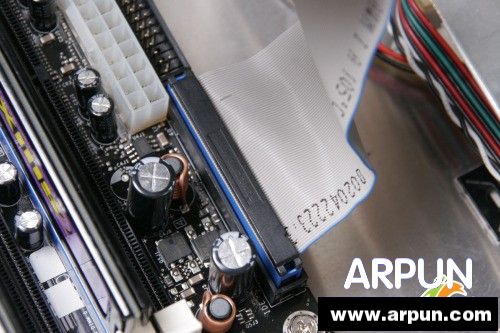

安装主板上的IDE数据线

电脑主机的安装与组装详细图解说明教程

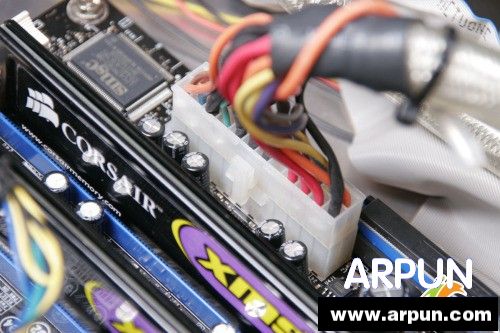

主板供电电源接口, 这里需要说明一下, 目前大部分主板采用了24PIN的供电电源设计, 但仍有些主板为20PIN, 大家在购买主板时要重点看一下, 以便购买适合的电源

 电脑主机的安装与组装详细图解说明教程

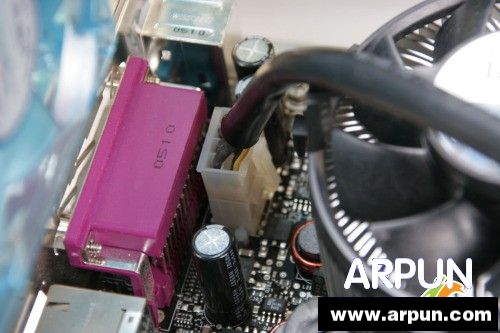

  CPU供电接口, 在部分采用四针的加强供电接口设计, 这里高端的使用了8PIN设计, 以提供CPU稳定的电压供应。

  电脑主机的安装与组装详细图解说明教程

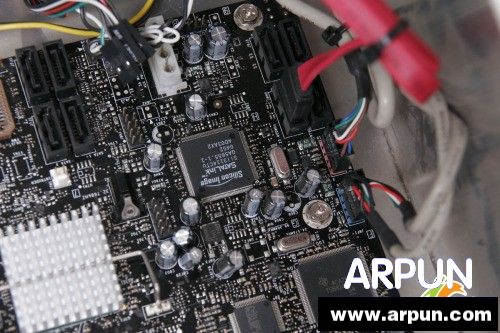

主板上SATA硬盘、USB及机箱开关、重启、硬盘工作指示灯接口, 安装方法可以参见主板说明书。

  电脑主机的安装与组装详细图解说明教程

  特别说明的是, 在SLI或交火的主板上, 也就是支持双卡互联技术的主板上, 一般提供额外的显卡供电接口, 在使用双显卡, 注意要插好此接口, 以提供显卡充足的供电。

 电脑主机的安装与组装详细图解说明教程

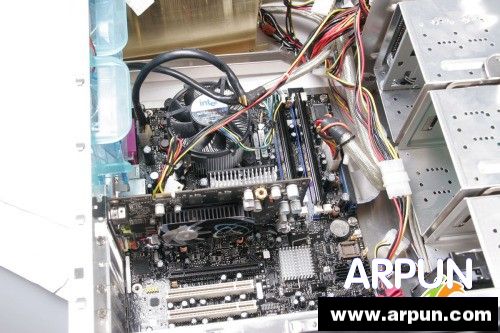

  对机箱内的各种线缆进行简单的整理, 以提供良好的散热空间, 这一点大家一定要注意。



    好了,自己动手安装的主机终于好了,赶快打开主机,安装系统就OK了,心动不如行动,自己DIY吧.
