网线水晶头接法图解


2015/2/15  编辑:admin 来源:本站整理

 方法一、在制作网线之前, 需要准备几样工具。

名称: 网线怎么做_网线水晶头接法和线序
地址: http://www.arpun.com/article/7444.html

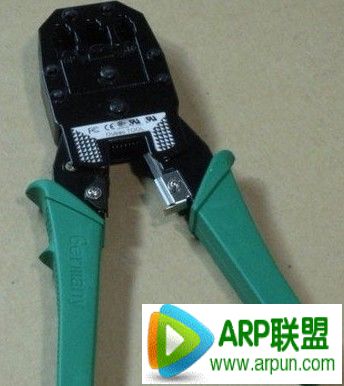

  1、具有8P槽的压线钳一个。

网线水晶头接法图解网线水晶头接法图解 arpun.com

  2、五类网线, 也就是现在最常用的网线若干米。

网线水晶头接法图解常用的网线若干米

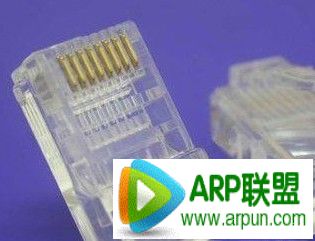

  3、RJ-45插头, 也就是所谓的水晶头若干。

网线水晶头接法图解水晶头

  PS:理论上水晶头只需要2个, 以防万一, 多备一些。

  方法一、网线标准线序:

网线水晶头接法图解网线标准线序

  标准568A:1绿白, 2绿, 3橙白, 4蓝, 5蓝白, 6橙, 7棕白, 8棕

  标准586B:1橙白, 2橙, 3绿白, 4蓝, 5蓝白, 6绿, 7棕白, 8棕

  上网只用到1 2 3 6 1.2下传3.6上传, 电话用4.5 7.8是做为电源用, 有些设备要, 国际标准。

  方法三、网线接法, 现在最常用的网线五类双绞线, 它有2种接法, 直通线和交叉线。

  直通线:两头都是568B标准。 用于连接:

  PC(电脑)—————————— HUB(集线器)

  PC(电脑)—————————— SWITCH(交换机)

  PC(电脑)—————————— ROUTER(路由器)

  HUB(集线器)———————— HUB(集线器)的级连口

  SWITCH(交换机)—————— HUB(集线器)的级连口

  SWITCH(交换机)—————— SWITCH(交换机)级连口

  SWITCH(交换机)—————— ROUTER(路由器)

  交叉线:一头是568A, 另一头是568B。 用来连接

  PC(电脑)——————————PC(电脑)

  HUB(集线器)————————HUB(集线器)

  SWITCH(交换机)——————SWITCH(交换机)

  ROUTER(路由器)——————ROUTER(路由器)

  补充一下, 配置网络设备要用反转线。

  简单的说!直通线就是两端线序相同的线, 用于不同设备之间互连, 交叉线就是两端线序不同的线, 用于同种设备之间互连。

  方法四、实际网线水晶头制作步骤:

  步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

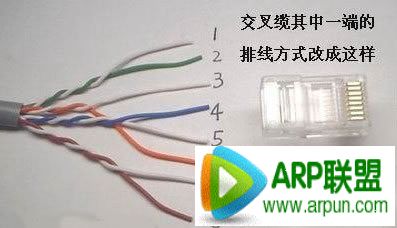

  步骤2、按照上面说的标准线序把网线排列好, 可能情况如下图:

网线水晶头接法图解把网线排列好

  步骤3、把8股线末端剪齐。

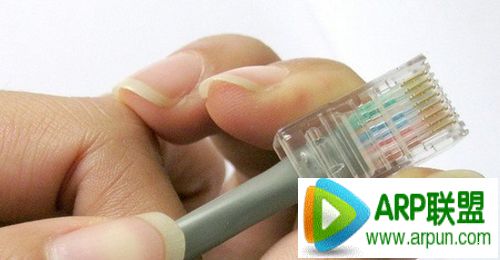

  步骤4、将水晶头有塑料弹簧片的一端向下, 有金属针脚的一端向上, 把整齐的8股线插入水晶头, 并使其紧紧的顶在顶端。

  步骤5、把水晶头插入8P的槽内, 用力的握紧压线钳即可!

网线水晶头接法图解把水晶头插入8P的槽内

名称: 网线怎么做_网线水晶头接法和线序
地址: http://www.arpun.com/article/7444.html
