天正建筑T20

天正建筑T20下载,天正建筑T20,建筑CAD软件是一款专为建筑设计行业打造的专业绘图工具。T20天正建筑软件以承载和拓展设计过程中的有效信息为核心目标，通过界面集成、数据集成、标准集成，实现天正系列软件内部的高效联通，并支持与Revit等外部BIM平台的数据交互，构建真正实用的BIM应用模式。软件具备植入信息、承载信息与扩展信息的能力，显著提升建筑设计效率与图纸质量。

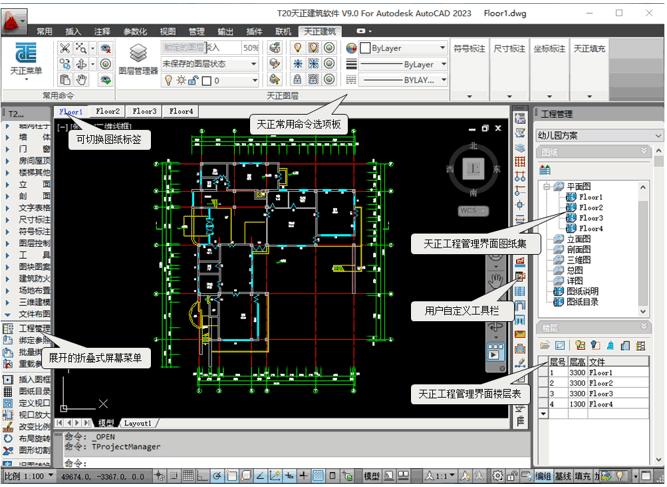

智能化操作界面

软件将设计师常用命令分类提取，以选项板形式置于绘图区上方，用户可直接点击按钮激活命令，无需层层进入菜单，大幅简化操作流程。

完善的用户接口

1. 方便的智能化菜单系统：采用256色图标屏幕菜单，图文并茂、层次清晰，支持鼠标滚轮快速切换子菜单；右键功能丰富，可执行命令助手、目录跳转、启动命令及自定义操作；绘图过程中，右键快捷菜单能智能识别所选对象类型，弹出对应编辑选项，并支持拼音快捷命令与一键操作，提升绘图效率。
2. 支持多平台的对象动态输入：全面应用AutoCAD的动态输入机制于天正对象，在图形上直接输入或修改尺寸（如门窗垛尺寸），显著提高编辑便捷性。
3. 强大的状态栏功能：状态栏提供比例设置、编组控制、墙基线显示、加粗、填充及动态标注（适用于标高与坐标）等多项实用功能。

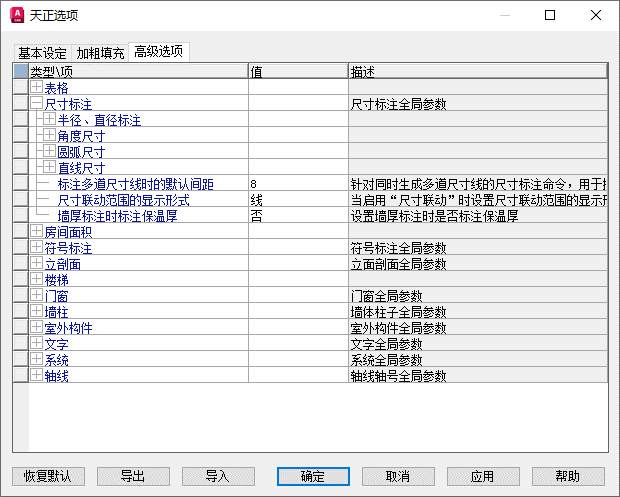

4. 高度支持用户定制：通过【自定义】与【天正选项】，可对界面布局、操作命令及建筑设计参数进行个性化设置；配置可导出为XML文件供团队共享，亦可一键恢复默认设置。

专业构件自定义体系

天正开发了系列自定义建筑构件对象，通用性强、操作便捷，支持夹点拖动、对象编辑及特性表批量修改，实现平面修改与三维视图同步更新，真正达成二维与三维一体化设计。

1. 支持多种材料墙体及玻璃幕墙绘制，兼容平面与立面异形墙体；
2. 可定制标准柱与异形柱，并支持批量插入与重复调用；
3. 提供丰富门窗类型及插入方式，支持扩充门窗库，添加门口线、门窗套等细节；
4. 涵盖圆弧、双跑、双分平行、双分转角、交叉、剪刀、双分三跑、三角、矩形转角等多种楼梯绘制功能，并支持自动扶梯参数化设计；
5. 具备卫生间快速布置功能，可一键添加洁具、隔断与隔板；
6. 支持任意、双坡、单坡、攒尖、歇山等多种屋顶绘制，可自动识别屋面坡度并插入各类老虎窗；
7. 提供散水、阳台、台阶、坡道等室外构件绘制工具。

专业化标注系统

针对建筑制图需求，天正开发了专属标注体系，轴号、尺寸、符号及文字均采用自定义对象替代传统CAD元素，更贴合行业规范。系统内置大量符合出图标准的专业符号，自带比例信息与专业夹点，编辑时行为符合设计习惯，有效解决CAD符号标注不规范的问题。

文字与表格功能升级

自定义文字对象支持中西文混排，可分别调整字体宽高比，修正AutoCAD中*.shx与*.ttf字体字高不一致问题，确保标注符合国家制图标准。支持上下标、特殊字符、圆圈、下划线及背景屏蔽，保障图面清晰。

文字支持在位编辑，双击即可修改，操作直观高效。表格采用类Excel交互界面，具备层次化结构，外观可精细控制；更支持与Excel、Word及WPS双向数据交换，实现工程制表与办公制表无缝衔接。

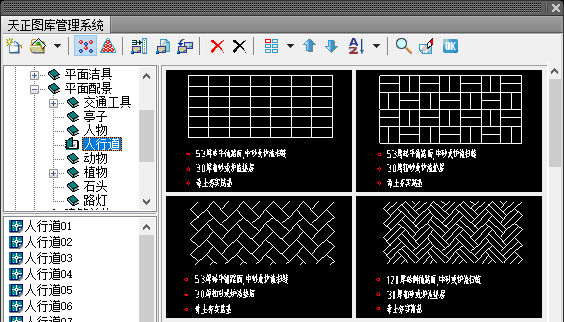

高效图库与图块管理

图库系统采用TKW格式，支持多图库并行管理，树状目录结构清晰。类别区、名称区与预览区布局可自由调整，图块支持拖拽排序、批量重命名，新入库图块自动按“长*宽”命名，极大提升使用便利性。

界面采用平面化工具栏与菜单栏，符合主流软件操作习惯。系统图库与用户图库独立维护，便于版本升级。图块配备五个夹点，可直接拖动实现缩放、旋转与移动；“图块屏蔽”功能可遮挡背景而无需裁剪，对象编辑可随时调整精确尺寸与角度。同时兼容CAD动态图块，并提供部分家具动态图库。

工程管理一体化

工程管理器融合图纸集与楼层表功能，统一管理建筑立剖面、三维组合、门窗表及图纸目录等模块。用户可在管理器中直接双击打开图形文件，支持单DWG文件存储多楼层、各楼层独立DWG文件，或混合使用模式，灵活适配不同项目需求。

立剖面绘图简化

软件可基于各层平面图自动提取三维信息，按楼层表组合生成高质量立面与剖面图，流程简化、成图精准。除自动生成外，还提供独立立剖面编辑工具，如剖面参数楼梯绘制等。

专项设计模块

建筑防火模块：支持快速生成防火分区标注，可设置开洞、局部喷淋等细节；自动计算房间最远点至疏散门、疏散门至安全出口的距离。

场地布置模块：提供地形图与建筑轮廓底图处理工具；支持道路绘制、倒角及标高、坡度、倒角半径、路宽标注；具备地下坡道、车位绘制、编号与统计功能；集成总图绿化景观设计；提供总图标高、坐标网格、风玫瑰及总平图例等注释工具。

工程数据与面积计算

所有构件均内嵌工程信息，可直接提取用于分析，如自动汇总门窗数据并生成自定义门窗表。提供多种面积计算命令，支持房间使用面积、建筑面积、阳台面积等精准统计。

实用辅助绘图工具

1. 图形切割功能可从平面图直接复制区域生成详图，并自动复制轴号；
2. 图层工具支持外参图层管理、图层开关/解冻/解锁、合并及图元改层；关闭与冻结图层可作用于外部参照及块参照内部；
3. 查找替换命令支持为指定文字添加前后缀或增量替换，可设置全字匹配、大小写区分、通配符使用及是否搜索外部参照内文字；
4. 提供图块改层、改名、修改块内文字、调整基点及图块替换等高级编辑功能。

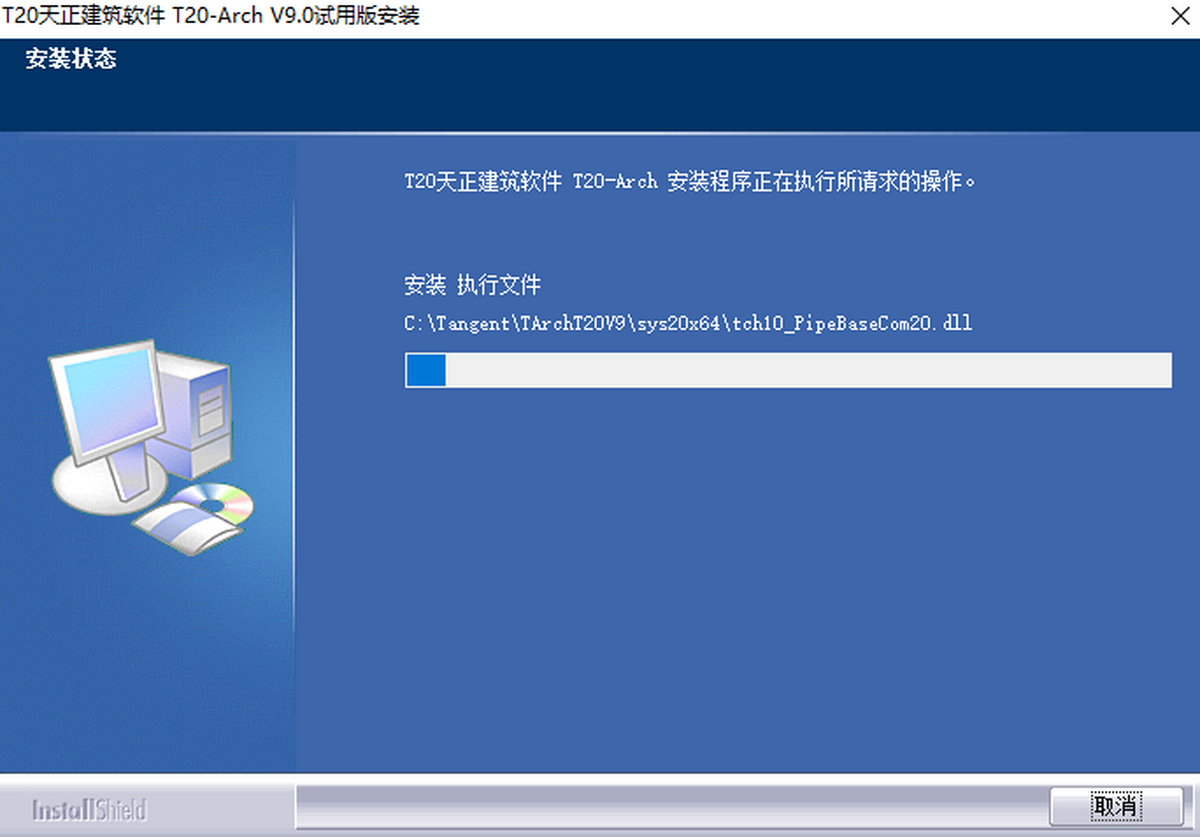

安装说明

1. 下载最新安装包，按提示完成安装；

2. 安装完成后即可使用（软件需配合AutoCAD使用）。

官方更新日志（T20 9.0版）

1. 支持Windows 7/10 64位 AutoCAD 2023 及 Windows 11 64位 AutoCAD 2021–2023 平台；
2. 优化【专业词库】命令，支持拖拽调整对话框及区域大小；
3. 【新建表格】新增通过“总宽+列数”定义表格的方式；
4. 【读入Word】支持导入表格部分内容；
5. 弧长标注支持设置“主单位—舍入”参数，默认采用新标准；
6. 优化尺寸自动调整逻辑；
7. 【等式标注】可检测尺寸是否被等分数整除，自动选择标注精度；
8. 【等分区间】新增标注文字（如“EQ”）设置项；
9. 【图层管理器】新增移除图层、删除前缀功能，支持双击修改图层组名及标准关联名，搜索改为关键字模式；
10. 【图变单色】可选择特定图层变色，支持修改非ByLayer对象及天正对象内部颜色，配套【颜色恢复】同步优化；
11. 【关闭图层】优化外部参照图层操作，支持同步关闭含相同关键字的图层；
12. 【冻结图层】优化外部参照图层冻结流程，支持关键字同步冻结及布局视口内视口冻结。
